Inclinação do Telhado: como calcular e escolher a cobertura perfeita

O que é a inclinação do telhado?

A Inclinação do telhado é um valor medido em porcentagem que indica a posição exigida para que as telhas possam ser instaladas de acordo com o plano do telhado.

Dessa forma, torna-se possível instalar as telhas corretamente de acordo com o tipo de telhado escolhido para a construção.

Assim, ao realizar o cálculo da inclinação do telhado de maneira correta evita-se problemas posteriores para a edificação.

Por esse motivo, é importante que os Arquitetos e Engenheiros saibam como deve ser realizado o cálculo da inclinação do telhado de acordo com cada tipo de telha a ser utilizada em seus projetos.

Para isso, é preciso entender como funciona na prática a estrutura de um telhado e como calcular sua inclinação corretamente, a fim de compreender como ele pode ser executado nos projetos e posteriormente nas edificações.

Como este Artigo está estruturado

• Como é formada a cobertura de um telhado?
• Qual a importância de calcular corretamente a inclinação do telhado?
• Tipos de telhas e suas inclinações
• Como calcular a inclinação de qualquer telhado?

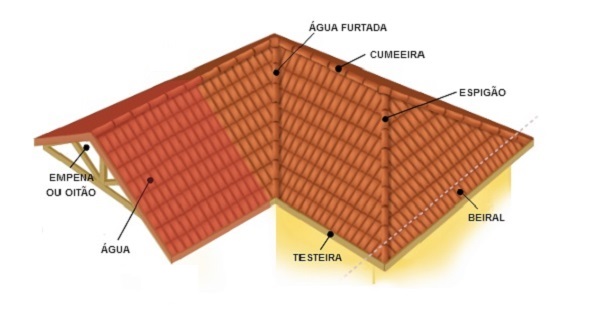

Como é formada a cobertura de um telhado?

Antes de saber como se deve calcular a inclinação do telhado, é importante entender como é formada a cobertura de um telhado.

A cobertura do telhado é geralmente formada por:

• Fiada: é a fileira de telhadas dispostas na direção da largura, estando instaladas verticalmente às terças;
• Água: é a inclinação de um telhado, ela determina por quais direções a água irá escorrer;
• Cumeeira: é o ponto onde as águas se unem, geralmente está na parte mais alta do telhado;
• Beiral: é o limite do telhado, sendo uma projeção que avança as paredes da edificação. É o local onde as calhas são instaladas, sua função básica é evitar que a água caia nas paredes externas ou entre pelas portas e janelas;
• Espigão: Possui função semelhante a cumeeira, porém servindo para dividir as águas e não as unir como ocorre com a cumeeira. É encontrado nas diagonais separando uma água da outra.;
• Rincão (água-furtada): Serve como um delimitador das águas, tendo formato côncavo, assim como o espigão possui função de dividir as águas;
• Rufo: é responsável por evitar a infiltração da água, sendo instalado no encontro entre as paredes e o telhado.

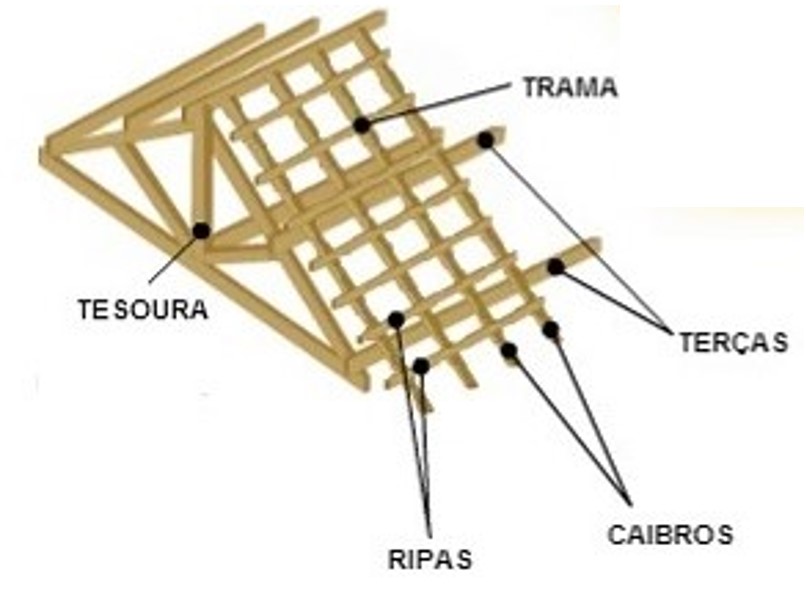

Estrutura do telhado

A função da estrutura do telhado é sustentar toda a cobertura, para isso é composto por:

• Tesoura: é responsável por definir a inclinação das águas, atribuindo o formato triangular na parte frontal do telhado. É constituída de 4 partes: Linha, pendural, diagonal e chapuz.
• Ripas: são pequenas peças localizadas na longitudinal do telhado. Funcionam como apoio para as telhas e lançam o peso das telhas pelos caibros.
• Caibros: se encontram entre as terças e as ripas perpendicularmente a elas. Funcionam como suporte para as ripas e são presos às terças.
• Terças: sustentam a estrutura superior do telhado constituída pela cobertura, ripas e caibros, também lançam o peso dos elementos para as tesouras, que são o suporte estrutural do telhado.

Qual a importância de calcular corretamente a inclinação do telhado?

Agora que já sabemos como funciona a cobertura do telhado e como é composta a sua estrutura, é importante entender por que é preciso calcular corretamente sua inclinação.

A principal função do telhado é realizar o correto escoamento da água da chuva. Um telhado cuja inclinação foi incorretamente dimensionada, tende a causar diversos problemas que irão prejudicar a edificação e consequentemente seus usuários.

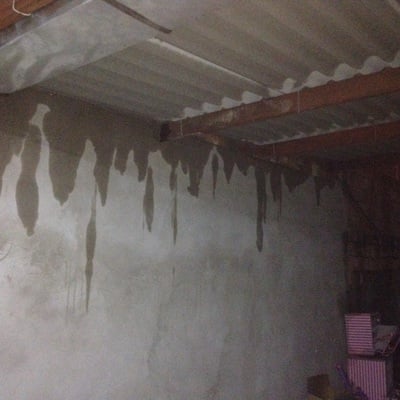

Dentre os principais problemas podemos citar: infiltrações, goteiras e eventuais vazamentos que resultam em problemas de umidade para edificação, que prejudica o conforto térmico acarretando aos moradores problemas de saúde.

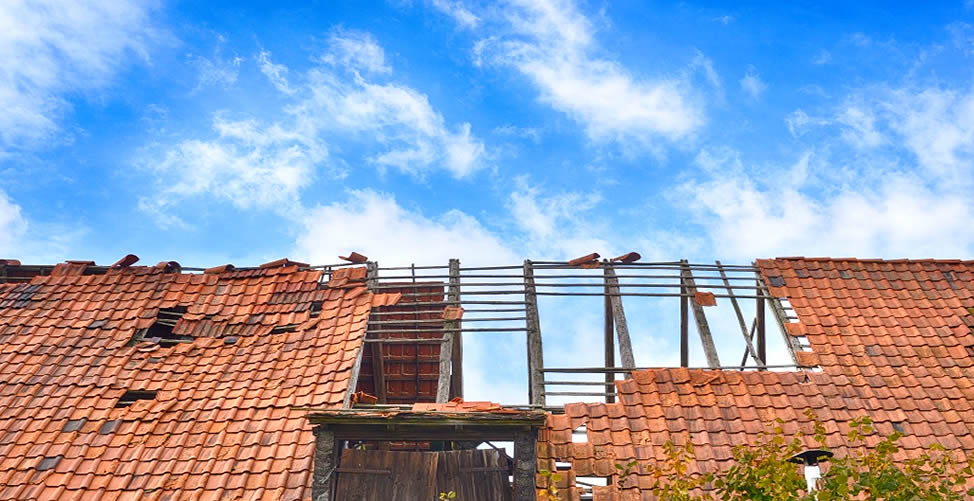

Além disso, o cálculo incorreto da inclinação tende a trazer prejuízos para a estrutura do telhado que pode ser destruído pela ação dos ventos.

Por estes motivos, torna-se importante realizar o cálculo da inclinação do telhado de maneira adequada.

Tipos de telhas e suas inclinações

Conhecer os principais tipos de telhas é essencial para realizar o cálculo da inclinação do telhado de maneira eficaz, pois a inclinação mínima da cobertura é determinada exatamente pelo tipo de telha que será utilizada.

Essa informação é fornecida pelos fabricantes de telhas e varia de acordo com os diferentes tipos a ser empregado em determinada construção.

A seguir alguns dos principais tipos de telha mais utilizados:

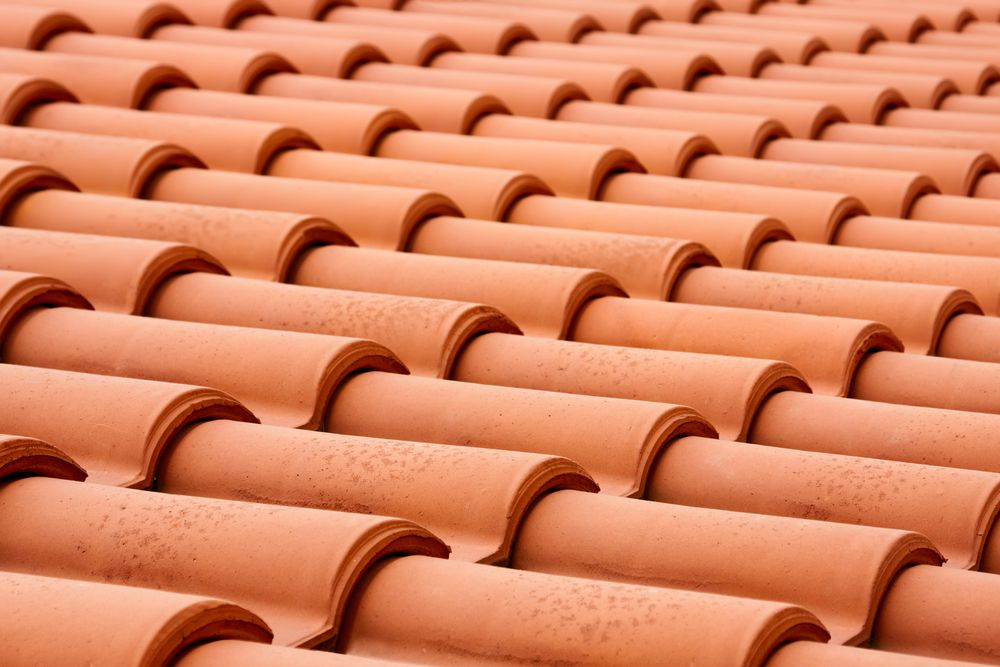

Telha Cerâmica

Esse tipo de telha é o tipo mais utilizado no Brasil. Elas são constituídas de material cerâmico, sendo bastante resistentes e propiciam maior isolamento térmico.

O emprego das telhas cerâmicas deve seguir a NBR 15310/2009 que trata dos requisitos mínimos para as telhas cerâmicas. A inclinação da maioria desse tipo de telha, com exceção do tipo francesa é de 30%.

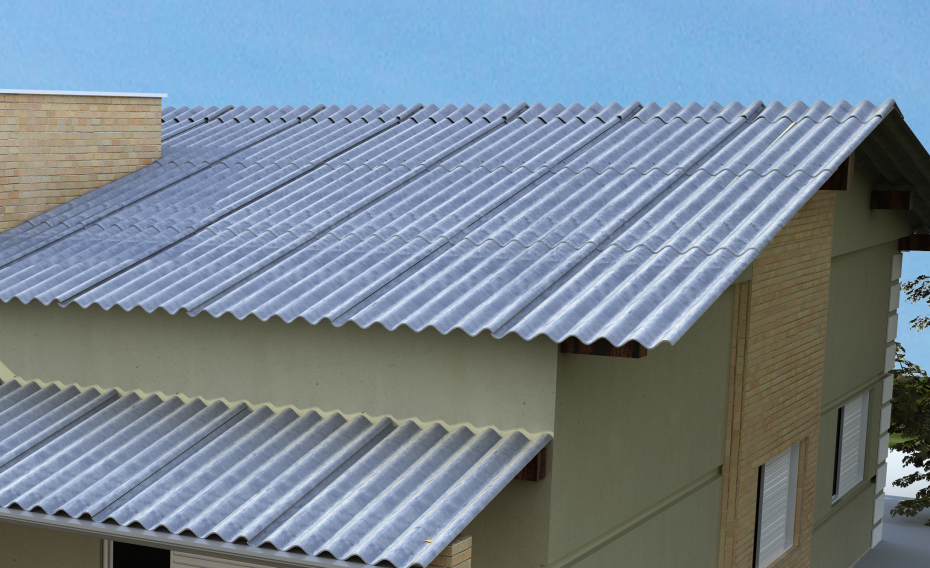

Telha de fibrocimento

São telhas de grandes dimensões, utilizadas em casas cujo telhado é embutido e galpões. Tem como vantagens o fato de serem leves e duradouras, necessitando de poucas telhas para cobrir grandes áreas.

Graças a isso, apresentam melhor custo-benefício, possuindo variados formatos e tamanhos.

As normas que regem o uso de telhas de fibrocimento são a NBR 7581 (telha ondulada de fibrocimento) e NBR 15210 (telha ondulada de fibrocimento livre de amianto). A inclinação das telhas de fibrocimento é de 10% a 30% a depender do fabricante.

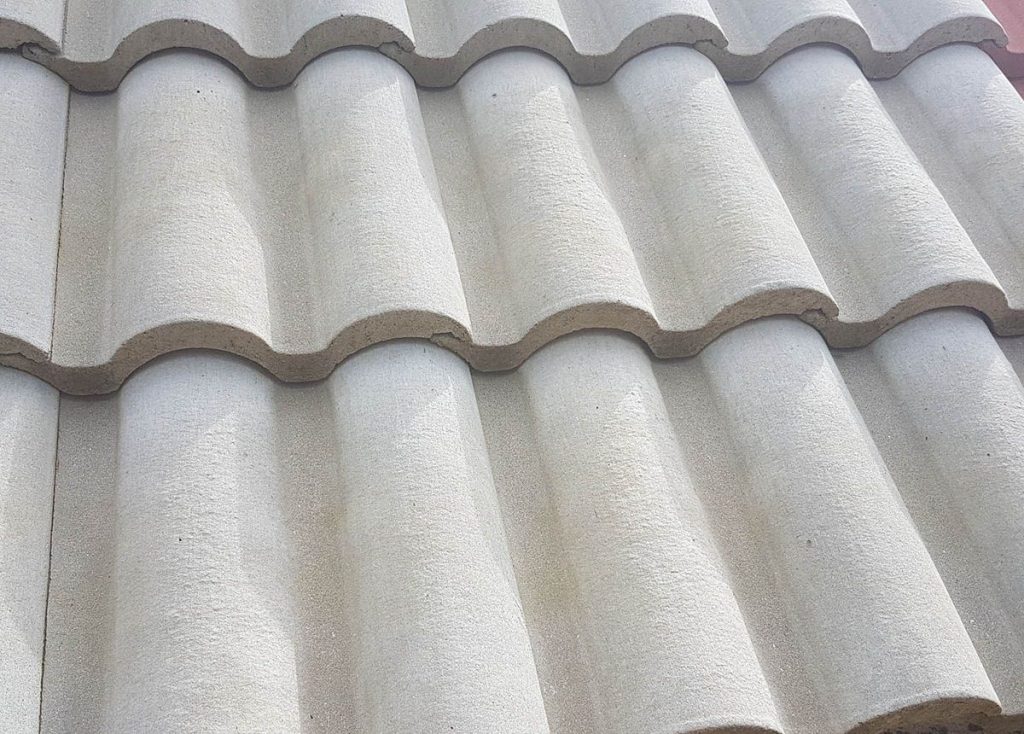

Telha de concreto

A telha de concreto é maior e possui mais resistência, peso e impermeabilidade em comparação com telhas cerâmicas, além de proporcionar melhor conforto térmico. Possui diversos modelos e cores.

A NBR 13858-2 (telhas de concreto) é responsável pela fabricação desse tipo de telha. A inclinação para telhas de cimento varia de 30 a 40%.

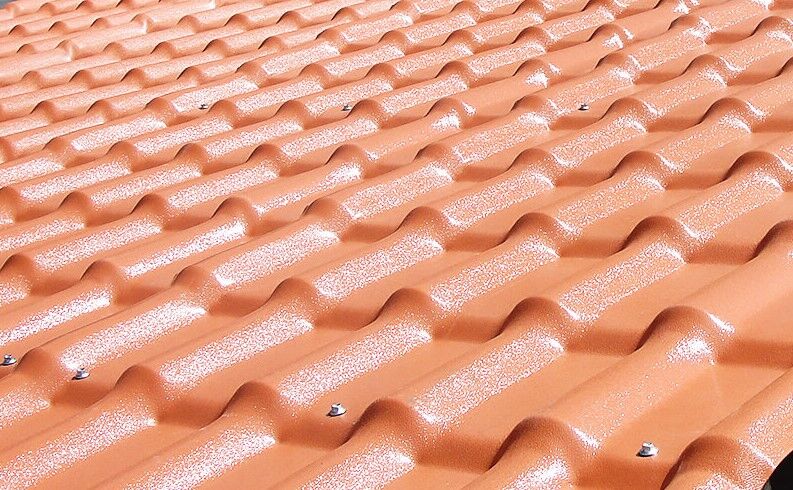

Telhas de PVC

São feitas de policloreto de vinil, o mesmo material utilizado em tubos e conexões hidráulicas. O formato desse modelo de telha é semelhante ao das telhas cerâmicas, porém também é comum encontrar modelos ondulados e trapezoidais.

Possuem como atributos a leveza e fácil instalação, mas não são indicadas para regiões muitos quentes nem muito frias. Sua inclinação deve ser entre 10 e 20%.

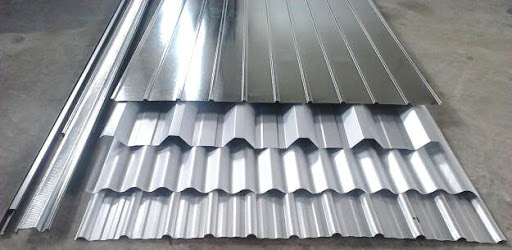

Telha metálica

As telhas metálicas são constituídas por aço e sofrem o processo de galvanização a fim de garantir proteção e conservação. São bastante econômicas pelo baixo custo de produção e por cobrir grandes vãos de uma vez.

A produção desse tipo de telha é regida pelas normas: NBR 14513 (telhas de aço com seção ondulada) e NBR 14514 (telhas de aço trapezoidais). A inclinação mínima da telha metálica é de 5%.

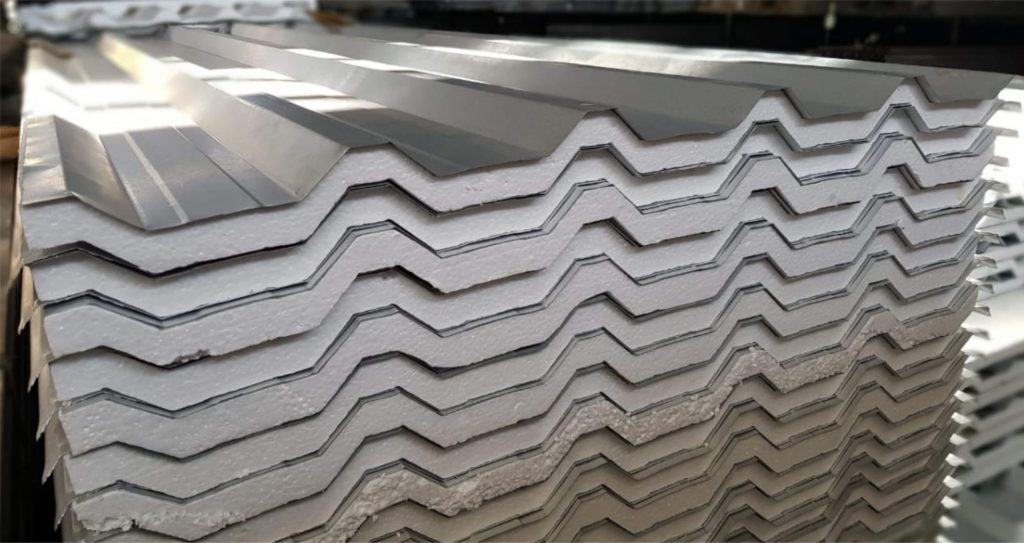

Telha térmica ou sanduiche

A telha térmica ou sanduiche é um tipo de telha metálica criada a partir da combinação das duas telhas convencionais de aço (ondulada e trapezoidal)

São conhecidas por possuir um excelente isolamento térmico e acústico, possuindo diversas cores e formatos. São fabricadas de acordo com a NBR 16373 (Telhas e painéis termo acústicos) A inclinação mínima desse tipo de telha é 5%.

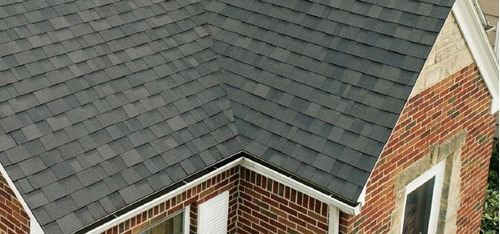

Telha Shingle

Esse tipo de telha é utilizado em um sistema com placas OSB ou cimentícias, sendo compostas por uma manta asfáltica com reforço da fibra de vidro, o que lhe atribui maior impermeabilidade.

As telhas single são direcionadas para edificações que prezam por durabilidade e estética. A inclinação mínima para este tipo é de 18%.

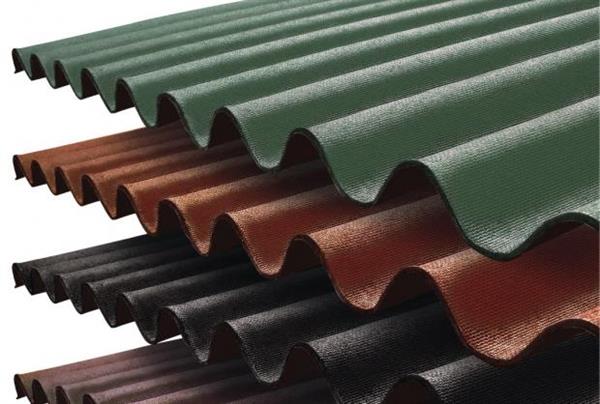

Telha ecológicas

São fabricadas com fibras vegetais ou materiais reciclados, possuindo leveza e de fácil instalação. Possuem diversos modelos e geralmente seu formato é ondulado. A inclinação mínima desse tipo de telha é de 18%.

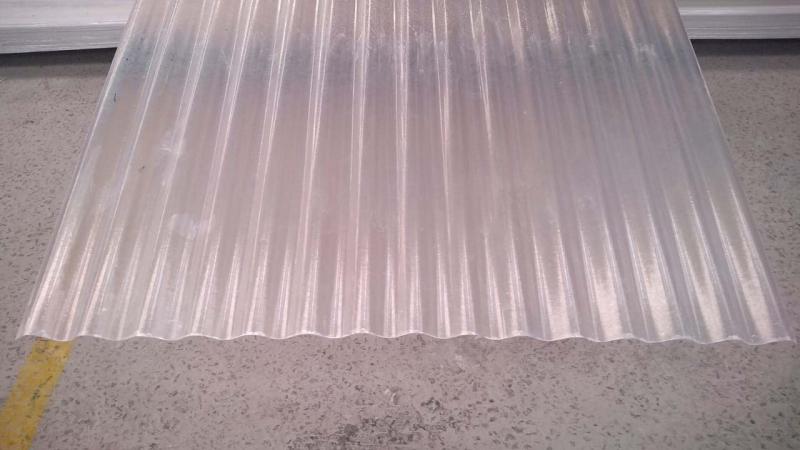

Telha de fibra de vidro

Esse tipo de telha é fabricado utilizando uma espécie de poliéster reforçado, são translucidas com considerável opacidade, por isso permitem a passagem de iluminação natural. Possuem diferentes tipos de modelos. Sua inclinação é de geralmente 30%.

Como calcular a inclinação de qualquer telhado?

Agora que já conhecemos os principais tipos de telhas e suas respectivas inclinações, podemos finalmente entender como realizar corretamente o cálculo da inclinação de uma determinada cobertura.

Primeiro, é importante entender que o cálculo da inclinação do telhado está relacionado com a determinação de como será o projeto da cobertura, consequentemente a altura da cumeeira e a área da cobertura.

Como visto anteriormente nos tipos de telhas, para medir a inclinação da cobertura é preciso usar a medida em porcentagem (%).

É necessário lembrar que é preciso converter metros em centímetros para realizar o cálculo logo, 1 metro será igual a 100 centímetros.

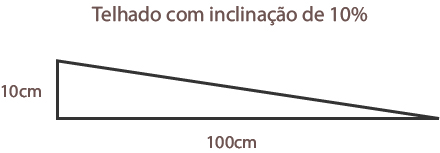

Telhado com inclinação de 10%

Vamos tomar como exemplo um telhado com inclinação de 10%

10% é o mesmo que 10 dividido por 100. Ao converter para unidade em centímetro (cm) temos:

10% = 10cm/100cm, ou seja, a cada 100cm (1 metro) na horizontal, o telhado subirá 10cm na vertical.

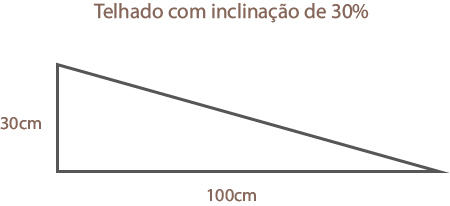

Telhado com inclinação de 30%

O mesmo raciocínio vale para um telhado cuja inclinação é de 30%

30% é o mesmo que 30 dividido por 100. Ao converter para unidade em centímetro (cm) temos:

30% = 30cm/100cm, ou seja, a cada 100cm (1 metro) na horizontal, o telhado subirá 30cm na vertical.

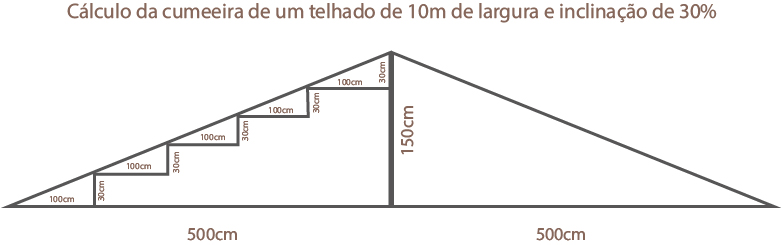

Exemplo 1: altura da cumeeira de um telhado de 2 águas com largura L= 1000cm e inclinação de 30%

Agora vamos calcular a altura da cumeeira em uma situação em que o telhado possua 2 águas com 10 metros de largura e inclinação de 30%, de acordo com especificação do fabricante.

Se o telhado tem 10 metros de largura e duas águas, a cumeeira estará no ponto mais alto no meio a 5 metros de largura

Sendo a inclinação do telhado de 30% = 30/100 = 30cm de altura a cada 1 metro de largura, logo, a cada 5 metros de largura temos: 30cm x 5m = 150 cm ou 1,50 m

Logo, a cumeeira está a uma altura de 150cm ou 1,50m.

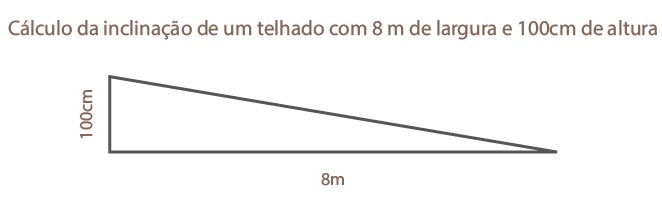

Exemplo 2: Cálculo da inclinação em um telhado já existente

Em casos como reformas, em que é necessário realizar as trocas das telhas, para encontrar a inclinação da telha é preciso dividir a altura do telhado pelo comprimento.

Vamos tomar por exemplo uma situação em que temos um telhado com altura de 100cm e largura de 8,0m:

Logo, 100cm / 8m = 12,5

Neste caso, a inclinação do telhado será de 12,5%. Sendo indicado então, o uso de qualquer telha cuja inclinação mínima seja de 10%.

Conclusão

Ao longo desse artigo foi possível entender o que é e qual a importância da e como realizar o cálculo da inclinação do telhado.

Ao mesmo tempo também pudemos aprender mais sobre os vários tipos de telhas existentes e suas respectivas inclinações e aplicabilidades de acordo com as necessidades de cada edificação.

A finalidade deste artigo é auxiliar o entendimento a respeito do cálculo da inclinação de telhados, abordando alguns exemplos práticos e orientações que podem ser empregadas em projetos de coberturas.

Contudo é indispensável uma pesquisa mais aprofundada, buscando consultar as principais normas utilizadas com esta finalidade, sendo fundamental observar as principais necessidades deste tipo de projeto.
