O que são os sistemas construtivos?
Os Sistemas Construtivos são compostos pela definição da estrutura da construção. A partir deles, há a escolha do tipo de material a ser utilizado no projeto, como por exemplo, alvenaria ou steel frame, e o tipo de mão de obra necessária para sua implantação.
Para a execução do Projeto, a escolha do sistema construtivo é essencial e indispensável. Esta escolha deve ser feita pensando no Projeto como um todo, com suas necessidades e seus objetivos.
Atualmente o uso de tijolos cerâmicos, com a alvenaria convencional, é o sistema construtivo mais utilizado no Brasil, porém com a modernidade, outros estão surgindo e ganhando destaque.
Dessa forma, é de extrema importância que arquitetos e engenheiros civis estejam atualizados dos sistemas construtivos disponíveis no mercado, para propor uma solução mais eficiente de acordo com cada projeto.
Como esse artigo está estruturado
- Como Escolher um Sistema Construtivo?
- Alvenaria de Vedação ou Convencional
- Alvenaria Estrutural
- Steel Frame
- Wood frame
- Paredes de concreto
- Concreto Pré-Moldado
- Container
- Drywall
- Sistemas Construtivos Sustentáveis
- Sistemas Construtivos em Destaque no Design de Interiores
- Conclusão
Como Escolher um Sistema Construtivo?
O Sistema Construtivo é considerado um dos tópicos mais importantes para a execução de um projeto. Dessa forma, o sistema construtivo deve ser escolhido ainda na elaboração do partido arquitetônico da obra, pois ele interferirá diretamente em todo o projeto.
Esta interferência acontece de forma considerável na execução do projeto, porque a partir da escolha do Sistema Construtivo, há mudanças como no custo da construção, no tempo de obra e também em sua aparência, já que os distintos sistemas construtivos utilizam diferentes materialidades.
Além disso, ao escolher o método a ser utilizado, deve-se levar em consideração a quantidade de pavimentos do projeto, já que alguns sistemas não são aconselháveis para edifícios altos. Este fator mostra o tamanho da importância da escolha do sistema certo para a construção, para que haja funcionalidade e segurança no projeto.
Existem diversos tipos de Sistemas Construtivos, cada um com suas características. Entre os sistemas construtivos existentes, estão:
- Alvenaria de Vedação ou Convencional
- Alvenaria Estrutural
- Steel Frame
- Wood frame
- Paredes de concreto
- Concreto Pré-Moldado
- Container
- Drywall
- Sistemas Construtivos Sustentáveis
Para saber qual o melhor tipo de sistema construtivo para a execução de uma obra, é necessário o conhecimento de cada tipo, levando em consideração suas vantagens e desvantagens e no que podem interferir no Projeto em andamento.

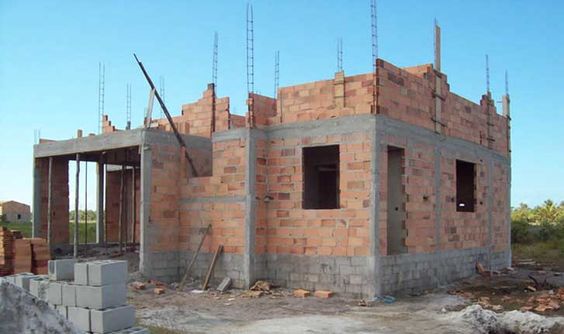

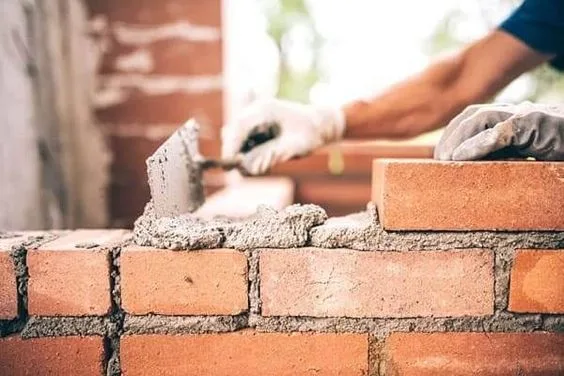

Alvenaria de Vedação ou Convencional
O Sistema Construtivo de Alvenaria Convencional possui em sua composição, vigas, pilares e lajes de concreto armado. Estes componentes são responsáveis pela estruturação da construção e a alvenaria possui a função apenas de vedar e separar os espaços. Este sistema é feito utilizando geralmente blocos cerâmicos.
A Alvenaria Convencional não possui a necessidade de mão de obra altamente especializada, sendo assim, há maior facilidade em encontrar profissionais que trabalham com este sistema construtivo, o que acaba tornando-se um dos motivos do popularização da alvenaria.
Ao passear entre as cidades brasileiras, é visível que a Alvenaria Convencional é um dos tipos de Sistemas Construtivos mais utilizados no Brasil.
Ela está presente tanto em bairros mais humildes, como em áreas de classe mais alta, ou seja, independente da classe social, a alvenaria convencional não deixa de ser uma opção predominante de sistema construtivo no pais.
O Sistema Construtivo de Alvenaria possui na ABNT – Associação Brasileira de Normas Técnicas – normas para o auxílio dos profissionais, visando a melhor qualidade dos serviços prestados à sociedade:
- ABNT NBR 15.575 – Tem o objetivo estabelecer um bom desempenho das edificações habitacionais, buscando o conforto, a funcionalidade e segurança das construções.
- ABNT NBR 8545:1984 – Tem o objetivo de normatizar os procedimentos visando o melhor desempenho da alvenaria convencional.
Como todo tipo de Sistema Construtivo, este método possui suas vantagens e desvantagens:
Vantagens:
- Disponibilidade de mão de obra;
- Disponibilidade de materiais;
- Suporta grandes vãos;
- Há maior facilidade ao realizar reformas na construção;
- Pouca exigência de qualificação da mão de obra;
- Possibilidade da execução de edificações altas.
Desvantagens:
- Produz uma quantidade grande de resíduos;
- Gera desperdício de material;
- Possui um tempo maior de execução;
- Custo de obra elevado.

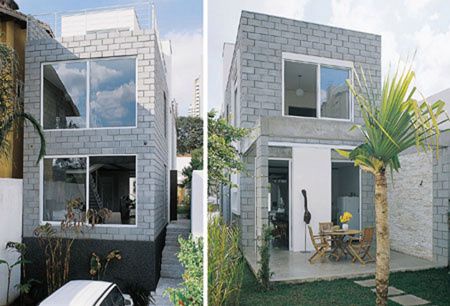

Alvenaria Estrutural
A Alvenaria Estrutural diferentemente da Alvenaria de Vedação, há a união da vedação com a estruturação da construção.
Dessa forma, utiliza-se como materiais blocos cerâmicos ou de concreto que já possuem em sua produção a finalidade de serem mais resistentes, uma vez que são responsáveis pela estruturação do projeto.
Um fator importante ao falar sobre Alvenaria Estrutural, é compreender que como a alvenaria faz parte da estruturação do projeto, é muito importante haver cuidado ao realizar reformas na construção, pois caso ela seja feita de forma incorreta, pode acarretar acidentes graves.
Neste sistema construtivo, os vigamentos, vergalhões e pilares são embutidos nos tijolos, nos locais definidos pelos engenheiros civis em seus projetos.
Para que haja êxito no projeto arquitetônico realizado com alvenaria estrutural, é importante que o projeto possua um bom detalhamento e a compatibilização com outros projetos, como o de engenharia, o projeto Hidrossanitário e elétrico, uma vez que alterações projetuais posteriores são dificultosas.
Recomenda-se o uso de barras de aço ao executar construções com mais de quatro pavimentos, o que é importante para garantir a resistência estrutural do projeto realizado.
Algumas normativas fazem o controle sobre a execução de construções com este sistema estrutural, visando trazer segurança nas obras e funcionalidade ao projeto:
- NBR16868-1 – Alvenaria estrutural – Parte 1: Projeto
- NBR16868-2 – Alvenaria estrutural – Parte 2: Execução e controle de obras
Vantagens:
- Redução da mão de obra;
- Construção executada de forma mais rápida;
- Durabilidade do material;
- A manutenção desse sistema construtivo é reduzido;
- Mais econômico;
- Quantidade de desperdício de materiais reduzido.
Desvantagens:
- Limitação dos vãos livres, pelo fato da alvenaria ser estrutural;
- Cuidado ao realizar reformas, há a necessidade de elementos estruturais para a substituição de paredes ao serem removidas;
- Limitações estéticas.

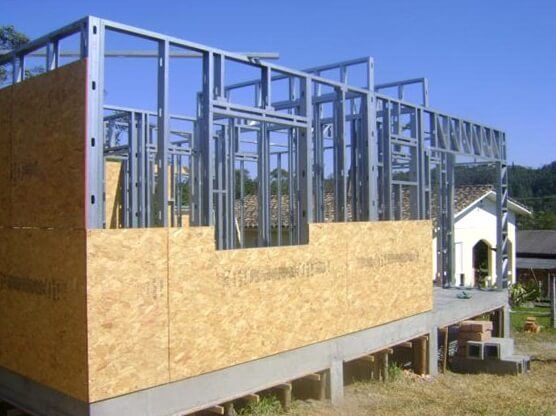

Steel Frame
O Sistema Construtivo Steel Frame também pode ser chamado de Light Steel Frame. Este método é composto pela estruturação feita por perfis de aço galvanizado, em que seu fechamento é feito por meio de placas cimentícias, de madeira ou drywall.
Este sistema é racionalizado e industrializado, onde parte da estrutura ao chegar na obra encontra-se já pré-executada, garantindo mais rapidez para a construção.
Ao instalar instalações elétricas e hidráulicas na obra, de acordo com o projeto criado, estas instalações se localizam no interior dos painéis e podem ser instaladas facilmente, sem produção de muitos resíduos, o que difere de outros sistemas construtivos, como o de alvenaria convencional, muito utilizado atualmente.
O Steel Frame é um sistema construtivo relativamente novo no país, dessa forma não existe ainda uma norma específica para este sistema, porém esta vem sendo criada. Como base para as obras são utilizadas normas como:
- NBR6355 de 11/2012 – Perfis estruturais de aço formados a frio — Padronização
- NBR14715-1 de 04/2010 – Chapas de gesso para drywall – Parte 1: Requisitos
- NBR14715-2 de 04/2010 – Chapas de gesso para drywall – Parte 2: Métodos de ensaio
- NBR15217 de 02/2018 – Perfilados de aço para sistemas construtivos em chapas de gesso para drywall – Requisitos e métodos de ensaio
Vantagens:
- Produção da obra realizada de forma mais rápida;
- Desperdício de materiais reduzido;
- Sistema construtivo com resistência;
- Ao executar a instalação de lã de vidro no Steel Frame entre as paredes e o forro, há um bom desempenho acústico e térmico na construção;
- Fácil manutenção.
Desvantagens:
- Há dificuldade ao procurar mão de obra especializada, principalmente em algumas cidades do interior brasileiro;
- Custo alto, se comparado com outros sistemas construtivos;
- Limitação na quantidade de pavimentos.

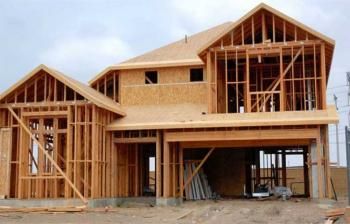

Wood Frame
O Wood Frame é um sistema construtivo muito utilizado em outros paises, como Estados Unidos e o Canadá. Ele é um sistema parecido com o Steel Frame, porém enquanto o Steel Frame utiliza perfis de aço galvanizado em sua estrutura, o Wood Frame é composto apenas por perfis de madeira.
Desse modo, ao executar uma construção utilizando o método de Wood Frame, há a utilização de perfis de madeira, normalmente de reflorestamento, como o pinus. Após a execução da estrutura, há o fechamento com drywall (ou gesso acartonado), placas cimentícias ou chapas de OSB, que é um painel com tiras de madeira.
Para que este sistema construtivo seja seguro, são necessários certos cuidados, como realizar a autoclave, para haver a proteção contra cupins e umidade, e tratamento específico para a proteção contra incêndios.
Em Janeiro de 2021, foi colocada em consulta nacional a ABNT NBR 16936, a qual tem como intuito adicionar o sistema construtivo de Edificações em Light Wood Frame, na norma nacional, trazendo mais segurança na utilização desde método.
Vantagens:
- Tempo de execução da obra reduzido;
- Boa precisão na execução da construção;
- Desempenho térmico e acústico favorável;
- Desperdício de materiais reduzido ao executar a obra;
- Sistema construtivo de baixo custo.
Desvantagens:
- Para a execução deste método, há a necessidade de mão de obra especializada;
- Limite na quantidade de pavimentos da construção;
- Cuidados específicos necessários na madeira utilizada, como a impermeabilização.

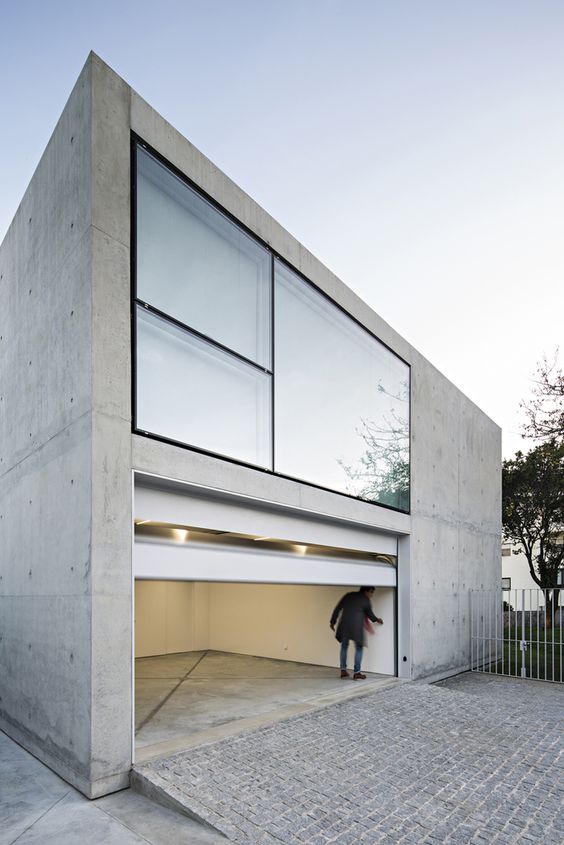

Paredes de Concreto
Este sitema construtivo possui sua execução feita com concreto pré-moldado, em sua composição há paredes estruturais maciças de concreto armado.
Para a execução das paredes estruturais, há a utilização de formas montadas in loco, ou seja, no canteiro de obras, as quais posteriormente realizam seu preenchimento com o concreto.
Como estas formas são economicamente mais custosas, este sistema construtivo não torna-se aconselhável para projetos pequenos, como a realização de uma única residência unifamiliar, por exemplo.
Em contrapartida ao projetos menores, ao utilizar este sistema construtivo em projetos de larga escala, as formas podem possuir sua reutilização várias vezes, sendo economicamente mais viável.
Para este sistema construtivo existe a “ABNT NBR 16055 – Paredes de Concreto Moldada no Local”, buscando estabelecer requisitos básicos, orientando os profissionais e trazendo mais segurança e qualidade para este método construtivo.
Vantagens:
- Obra executada de forma rápida;
- Controle do prazo de execução da construção;
- Geração reduzida de resíduos;
- Alta durabilidade;
- Este método possui segurança estrutural;
- Resistência a altas temperaturas.
Desvantagens:
- Isolamento térmico e acústico reduzido;
- Possui baixa flexibilidade, pois não é possível fazer alterações após a construção;
- Preço elevado para construções em pequena escala.

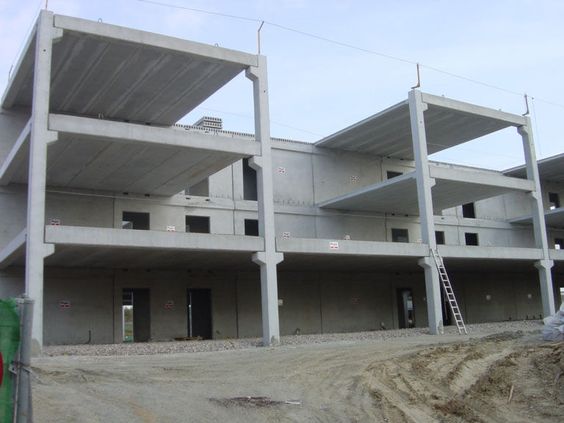

Concreto Pré-Moldado
O Sistema Construtivo de Concreto Pré-Moldado, constitui estruturas pré-fabricadas. Estas estruturas são executadas em concreto pré-moldado, dessa forma os elementos estruturais, como pilares, vigas, lajes e outros, após moldados, são posicionados definitivamente na estrutura.
Este método construtivo possui sua produção dentro da fábrica, respeitando as normas vigentes, onde posteriormente as peças estruturais são transportadas até a obra e colocadas no local correto da construção. Placas cimentícias ou Drywall são responsáveis pelo fechamento deste sistema construtivo.
Como há a execução dos elementos estruturais em concreto, eles ganham um bom grau de resistência. Este, entre outros fatores como a rapidez na execução da obra, e o bom custo/benefício, torna o Concreto Pré-moldado, um elemento construtivo muito utilizado em grandes projetos, como galpões industriais.
Este método possui a “ABNT NBR 9062:2017 – Projeto e Execução de Estruturas de Concreto Pré-Moldado”, na qual há diretrizes e critérios para definição do projeto de estruturas de concreto pré-moldado.
Vantagens:
- Prazo de obra reduzido;
- Mão de Obra reduzida;
- Construção mais limpa, se comparada a outros métodos;
- Redução de Custos.
Desvantagens:
- Investimento inicial elevado;
- Indisponibilidade de serviços perto da obra;
- Personalização nos projetos reduzida.

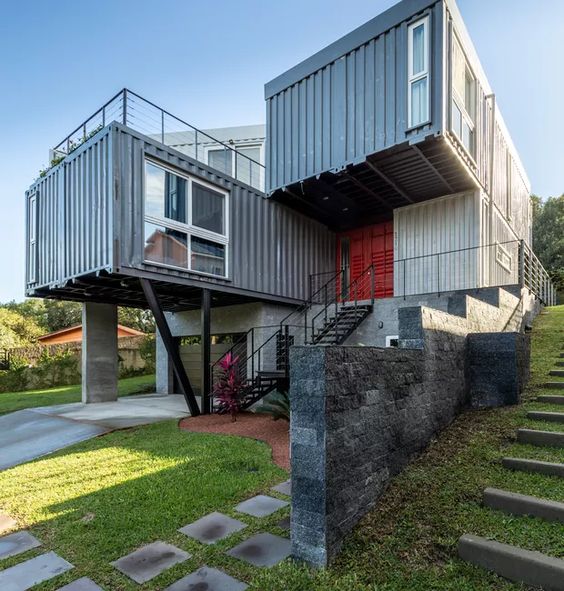

Container
Os Containers estão ganhando cada vez mais popularidade. Eles são compostos por caixas, feitas em aço, alumínio ou fibra, bem estruturadas e resistentes, suportando chuvas, incêndios e outras intempéries. Além disso, apresentam aspecto moderno, sustentável e industrial.
Existem dois tipos de Containers usados para compor uma construção:
- Container Marítimo Comum: Feito de aço corten, resiste à corrosão, porém com pouco isolamento térmico e acústico.
- Container Reefer: Usado como transporte de carga congelada, possui alto custo, porém apresenta melhor isolamento térmico e acústico.
Com a execução da obra com containers há a possibilidade de economizar aproximadamente 30% do valor de uma construção com o sistema construtivo de alvenaria convencional, com isso pode-se dizer que os Containers possuem preço relativamente reduzido.
Outro fator relevante está no fato dos Containers proporcionarem um tempo de obra pequeno, e possuírem flexibilidade, pois as estruturas feitas totalmente com containers podem ser desmontadas em um terreno e montadas em outro espaço.
Dessa forma, pode-se dizer que os Containers fazem parte de um Sistema Construtivo Modular, em que módulos individuais são pré-fabricados e instalados no local da obra, trazendo economia no tempo de execução do projeto e permitindo com sua geometria diversas configurações.
Para este método construtivo era utilizada a “NBR 5979 DE 08/2010- Container”, porém houve o cancelamento desta norma, e outras complementares relacionadas aos containers.
Vantagens:
- Obra mais limpa;
- Durabilidade;
- Velocidade da execução;
- Economia de recursos naturais, pois neste sistema construtivo há menor uso de areia, tijolo, cimento, água, etc.;
- Baixo custo;
- Reutilização do material;
- Flexibilidade.
Desvantagens:
- Há a necessidade de espaço no terreno para manuseio dos Containers;
- Mão de obra especializada;
- Cuidados especiais para o isolamento térmico e acústico;
- Falta de legislação adequada, por ser um método construtivo relativamente novo;
- Existe a possibilidade do Container desenvolver ferrugem, dessa forma há a necessidade de tratamento adequado no módulo antes dele integrar a construção.

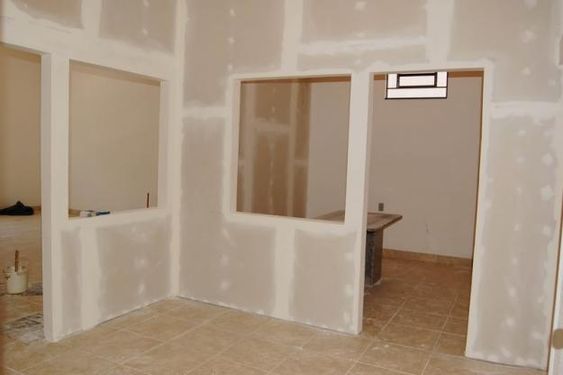

Drywall
O Drywall é um sistema construtivo a seco, ou seja, sem necessidade do uso de concreto e água, onde em sua composição há a estruturação de perfis de aço galvanizado na qual são parafusadas, em ambos os lados, chapas de gesso acartonado pré-fabricada, coma utilização de lã mineral (Isover) para o tratamento acústico.
Este sistema construtivo é muito utilizado nos Estados Unidos, onde encontra-se casas inteiras feitas com Drywall, e está ganhando popularidade também no Brasil, sendo utilizado em obras ou reformas no lugar geralmente da Alvenaria Convencional.
Para o Sistema Construtivo de Drywall existe a “ABNT CB 217 Comitê Brasileiro de Drywall – Sistemas Construtivos em Chapas de Gesso para Drywall”, a qual foi criado pela Associação Brasileira do Drywall e a ABNT buscando trazer segurança, entendimento dos seus materiais, componentes, características e sua execução, para os profissionais. Dentre as normas existentes para orientar a utilização deste método, encontra-se:
- ABNT NBR 15217:2018– Perfilados de aço para sistemas construtivos em chapas de gesso para drywall – Requisitos e métodos de ensaio;
- ABNT NBR 14715-1:2010 – Chapas de gesso para drywall Parte 1: Requisitos;
- ABNT NBR 14715-2:2010– Chapas de gesso para drywall Parte 2: Métodos de ensaio;
- ABNT NBR 15758-1:2009– Sistemas construtivos em chapas de gesso para drywall – Projeto e procedimentos executivos para montagem Parte 1: Requisitos para sistemas usados como paredes;
- ABNT NBR 15758-2:2009– Sistemas construtivos em chapas de gesso para drywall – Projeto e procedimentos executivos para montagem Parte 2: Requisitos para sistemas usados como forros;
Vantagens:
- Facilidade na instalação e manutenção elétrica e hidráulica;
- Utilizadas também em áreas úmidas (placas especiais);
- Rapidez e economia em construções novas ou reformas;
- Menor quantidade de entulhos gerados;
- Aceita qualquer tipo de acabamento;
- Resistência e facilidade na fixação de móveis e objetos;
- Muito mais privacidade e conforto termo acústico.
Desvantagens:
- Mão de obra especializada;
- Objetos fixos à parede como quadros, painéis, devem ficar próximos dos reforços de madeira;
- Não recomenda-se sua instalação em locais de umidade excessiva;
- Ruptura frágil;
- Possui sensibilidade à água e aos raios solares.
Sistemas Construtivos Sustentáveis
Com o passar dos anos, a importância da sustentabilidade vem se tornando cada vez maior, e aderir a um estilo de vida consciente se tornou extremamente necessário e inevitável para o futuro do planeta.
Em meio as soluções sustentáveis que vem sendo criadas, buscando a modernidade em junção com a sustentabilidade, há a criação e o desenvolvimento de Sistemas Construtivos Sustentáveis, os quais possuem o intuito de tornar as construções mais eficientes e integradas ao meio ambiente.
Para que isto ocorra, há a necessidade do uso de técnicas construtivas que se preocupem não só com o resultado final da obra, mas também com seu andamento, reduzindo por exemplo os desperdícios de materiais nos canteiros, utilizando materiais ecologicamente corretos, recicláveis e que preservem os recursos naturais.
Entre os Sistemas Construtivos Sustentáveis disponíveis, encontram-se:
- Tijolo Ecológico/Solo-cimento
- Taipa de Pilão
- Adobe

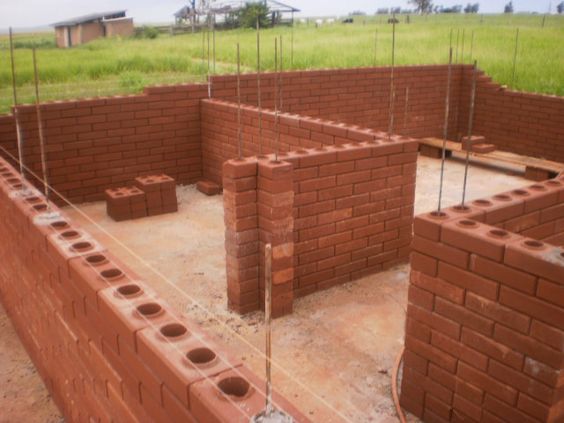

Tijolo Ecológico/Solo-cimento
Os Tijolos de Solo-Cimento são compostos da mistura de partes proporcionais de solo, cimento e água prensados, com isso, após um processo de “cura”, o tijolo endurece ganhando consistência e durabilidade para que seja utilizado em diferentes construções.
Estes Tijolos são considerados uma alternativa mais sustentável para as construções em alvenaria. Dentre as características deste material, possui muita resistência e dispensa o uso de reboco ou chapisco, sendo esteticamente interessante. Além disso, permite um maior conforto térmico e acústico.
O controle de qualidade deste sistema pode ser averiguado pelas normas elaboradas pelo Comitê Brasileiro de Cimento, Concreto e Agregados (ABNT/CB-18) para solo-cimento, onde há a norma NBR12023 de 08/2012 com ensaios de compactação e NBR12025 de 08/2012, com ensaios de compressão.
Vantagens:
- Redução na duração da obra;
- Custo final da obra reduzido;
- Pode ser produzido com o próprio solo local;
- Há a escolha de não utilizar revestimento, desde que o material seja protegido da ação diretada da água;
- Pode receber sobre o tijolo, aplicação de reboco, pintura, entre outros.
- Mão de obra não especializada;
- Devido aos furos internos possui propriedades termo acústicas;
- Não causa o desperdício de material.

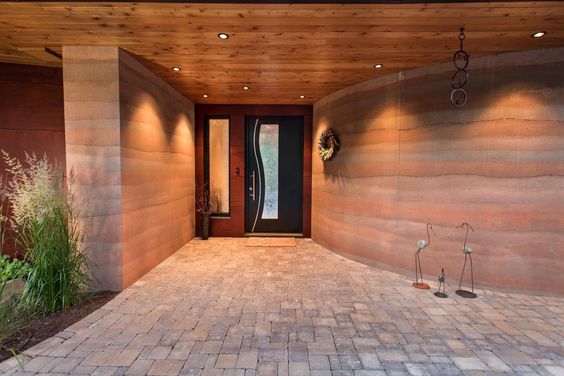

Taipa de Pilão
A Taipa de Pilão é um método que consiste em comprimir a terra em formas de madeira, denominadas de taipais, estas formas comprimem o barro horizontalmente, sendo assim compactado.
Este sistema construtivo possui uma estrutura resistente e durável, além disso possui um bom desempenho, esteticamente agradável.
Ainda não há uma norma específica para o Sistema Construtivo de Taipa de Pilão, dessa forma, as obras se baseiam na ABNT NBR 15.575.
Vantagens:
- Sistema Construtivo Sustentável;
- Método Não-Tóxico;
- À prova de fogo;
- Resistente ao cupim;
- Baixo Custo;
- Esteticamente Agradável

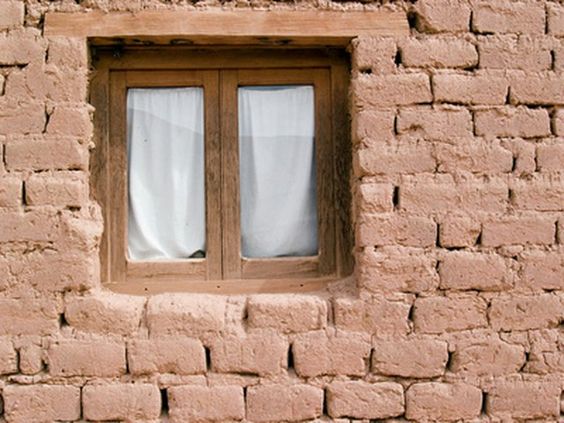

Adobe
O Sistema Construtivo Adobe é um dos mais antigos materiais de construção. Em sua composição encontra-se barro, areia, estrume, fibra natural e água, onde sua técnica construtiva baseia-se em realizar a moldagem do tijolo cru, em formas de madeira e deixá-los secando ao sol.
Fabricados no local, este sistema construtivo causa no ambiente o menor impacto possível, e um dos motivos disso é o fato de haver a devolução do entulho à terra.
O Adobe consiste em uma técnica muito aconselhada para regiões quentes e secas, pelo fato deste material utilizado na construção proporcionar conforto térmico ao ambiente, e conseguir reter o calor durante o dia e liberá-lo para o interior da construção à noite.
As técnicas de junção entre os tijolos variam. A técnica original é composta pela utilização da terra como junção entre os blocos, porém há quem use cimento, para maior resistência e longevidade da construção.
Para este sistema construtivo utiliza-se a “NBR16814 de 01/2020 – Adobe — Requisitos e Métodos de Ensaio”, explicando melhor sobre o Adobe, sua produção e execução da alvenaria, e métodos de ensaio.
Vantagens:
- Baixo Custo;
- Material fácil de encontrar;
- Bom isolamento térmico e acústico;
- Material Sustentável.
Desvantagens:
- Frágil;
- Permeável, dessa forma a água futuramente pode causar danos na construção;
- Possibilidade de surgir fissuras;
- Método não aconselhável para construções com mais de um pavimento.

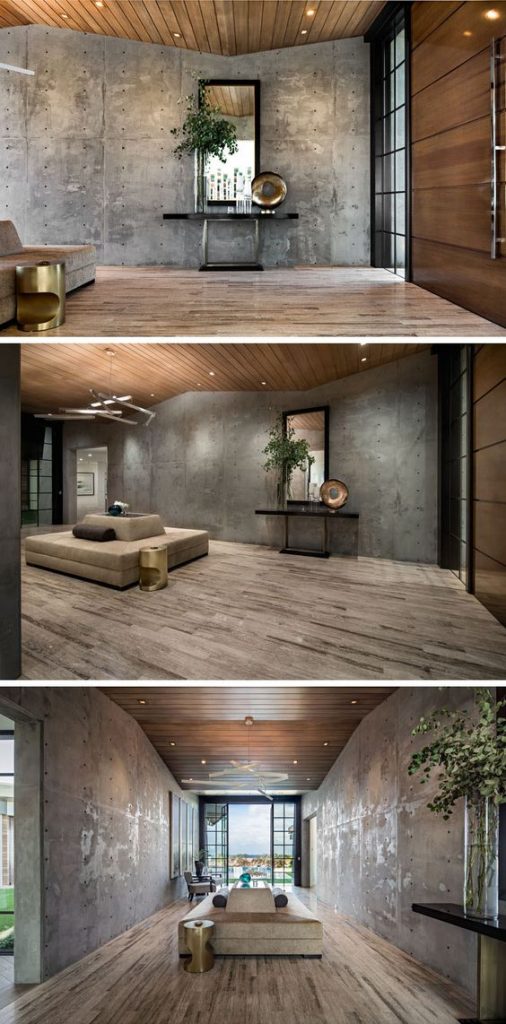

Sistemas Construtivos em Destaque no Design de Interiores
Para realizar a escolha do Sistema Construtivo, é necessário analisar o projeto como um todo:
- Escala e Altura – Quantidade de Pavimentos;
- Objetivo – Residencial, Comercial, Institucional e etc.;
- Precificação – Disponibilidade Orçamentária;
- Estética Final do Projeto.
Com tantos sistemas construtivos disponíveis no mercado atualmente com diversas materialidades, há a possibilidade de realizar projetos onde o sistema utilizado fique à mostra, se tornando parte da estética.
Ao executar uma construção com Alvenaria Convencional, por exemplo, costuma-se efetuar posteriormente o reboco e a pintura do ambiente, isto pode diferir ao utilizar outro sistema construtivo no projeto, como acontece com as paredes de concreto, as quais costumam ficar a mostra tanto externamente como internamente na construção.
Por isso, durante a escolha do sistema construtivo é necessário pensar no design final do projeto e nas intenções desejadas, uma vez que determinada escolha construtiva pode tornar o ambiente mais moderno por exemplo, ou mais rústico, se tornando assim parte do design do projeto.
Conclusão
Ao efetuar um Projeto Arquitetônico é necessário o planejamento do Sistema Construtivo. Este pode interferir não só na escolha estrutural, mas também na quantidade de pavimentos, tamanhos de vãos, precificação, mão de obra mais fácil ou difícil de ser encontrada, ou seja, vários fatores que de algum modo interferem no projeto e na execução da obra.
Dessa forma, é necessário o conhecimento de cada tipo de sistema construtivo, com suas vantagens e desvantagens para obter a melhor escolha. Lembrando que independente do sistema construtivo escolhido, ele deve seguir o Código de Obras e Edificações – COE e todas as normativas do município e Corpo de Bombeiros.
Para te ajudar a se aprofundar nos sistemas construtivos e melhorar o seu desenvolvimento profissional a Projetou possui diversos cursos. Todos os cursos oferecidos pela Plataforma Projetou possuem certificados devidamente reconhecidos nas melhores instituições do país, bem como aceitos no mercado de trabalho.
[…] É o produto gráfico inicial que será apresentado, normalmente contém plantas baixas do local em escala reduzida e já deixa claro os elementos que possibilitam a leitura do projeto como um todo, como por exemplo as aberturas (portas e janelas), acessos e seu sistema construtivo. […]
[…] paisagista cabe integrar os desenhos aliados ao acompanhamento projetual, onde os elementos construtivos vão além da vegetação, contemplando a iluminação, revestimentos de piso, espelhos d’água, […]
[…] tipo de muro geralmente possui entre 2 e 2,5 metros de altura e pode conter diferentes materialidades, como tijolos, blocos de cerâmica e […]
[…] a NBR 15575 torna-se obrigatória para todo o tipo de edificação residencial, independente do sistema construtivo, que nela foi […]
