O que é e para que serve a planta elétrica?

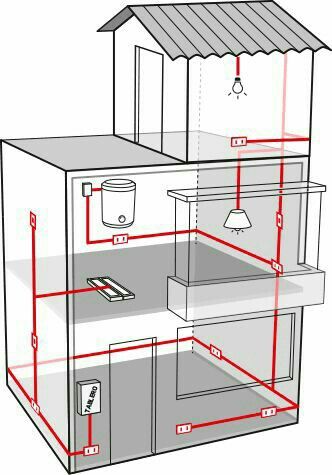

A planta elétrica é um dos desenhos complementares entregues em um projeto executivo de arquitetura, e tem a finalidade de guiar a execução de pontos elétricos.
Esses pontos elétricos podem ser executados juntos com os pontos luminotécnicos, uma vez que precisam de instalações similares.
Porém os desenhos são divididos e entregues em pranchas diferentes, com características e legendas específicas entre cada um.
Os pontos elétricos são definidos de acordo com cada tipo e porte de projeto, por exemplo, um projeto de interiores tem pontos elétricos mais simples do que projetos comerciais.
Dessa forma, é essencial que você analise o tipo de projeto e suas necessidades, de acordo com seu fluxo e uso.
Pensando nisso, preparamos esse artigo com tudo o que você precisa saber sobre Planta Elétrica e como fazer.
Como esse artigo está estruturado
- Quais os pontos mais importantes de uma planta elétrica
- Desenhos complementares a planta elétrica
- Passo a passo para fazer uma planta elétrica
- Conclusão

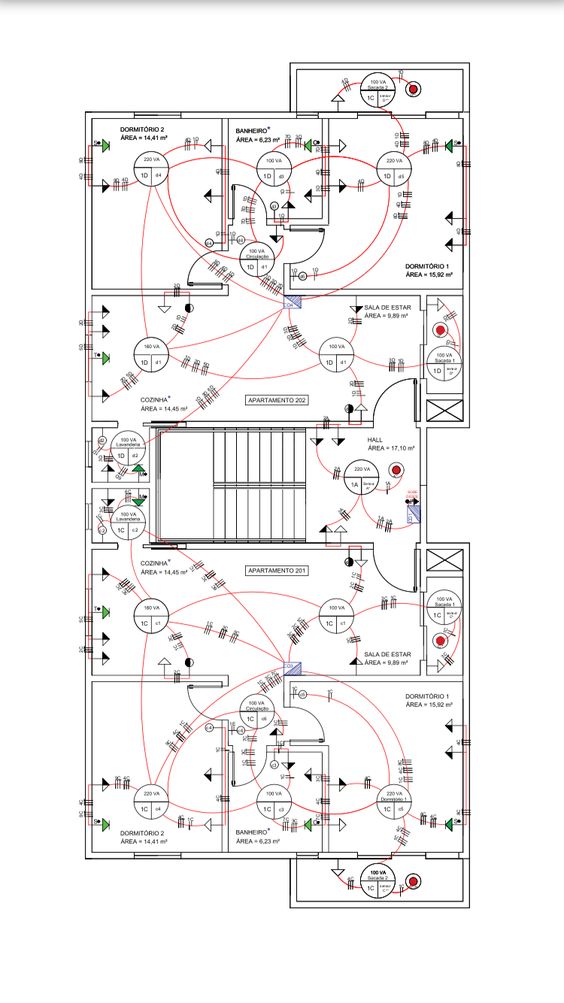

Quais os pontos mais importantes de uma planta elétrica
A planta elétrica será o guia principal, junto com a lista de compra de produtos elétricos, para a execução dessa etapa da obra.
Portanto, é fundamental que você faça com bastante atenção e tenha revisões e compatibilizações com outras plantas do projeto.
A compatibilização é necessária para verificar se os pontos elétricos estão posicionados de maneira correta e não atrapalham ou são atrapalhados por outros elementos do projeto, como por exemplo o planejamento luminotécnico ou a planta de forro.
Um projeto bem detalhado pode apresentar inúmeras vantagens ao andamento da obra e ao planejamento geral do cliente.
Uma vez que a planta elétrica acompanhada da lista de materiais pode tornar os gastos mais previsíveis e reduzir atrasos ou imprevistos.
Além disso existe a facilidade de manutenção, uma vez que o projeto ficará arquivado para possíveis consultas, informando os locais de cada fiação e ponto elétrico.
Preparamos uma lista com o que não pode faltar no seu projeto elétrico para garantir que você entregue um projeto completo e sem erros:
1. Memorial de cálculo:
A quantidade de iluminação necessária em um ambiente é determinada por cálculos descritos na NBR 5410 e devem ser apresentados no memorial.
2. Planta elétrica:
A planta é complementada com cortes e vistas, se necessário, e pode ser dividida em mais de um desenho, dependendo da complexidade do projeto.
Para projetos de grande porte pode ser necessário dividir a planta em algumas etapas, já em projetos de pequeno porte a planta elétrica pode até estar apresentada junto com a planta luminotécnica.
3. Projeto SPDA:
O Projeto de Sistema de Proteção contra Descargas Atmosféricas é necessário em obras de médio ou grande porte e é responsável por prevenções contra danos em casos de raios.
4. Lista de materiais:
É importante indicar quais os materiais necessários para a execução do projeto, desde a fiação até os pontos luminotécnicos, como lâmpadas e luminárias.

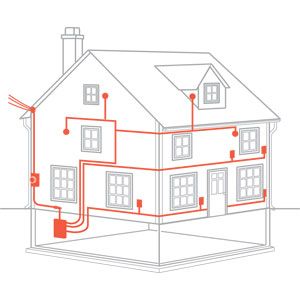

Desenhos complementares a planta elétrica
A planta elétrica possui muitos pontos em comum com a planta luminotécnica, porém os dois desenhos têm suas características individuais que se complementam.
Em casos de projetos de pequeno porte é possível fazer indicações elétricas e luminotécnicas juntas, porém em projetos mais complexos é necessário apresentar em plantas separadas.
A planta luminotécnica apresenta pontos de iluminação, com suas especificações como tipo de luminária, indicações de produtos e interruptores.
A execução dessas duas etapas pode ser feita junta ou em sequência, uma vez que sua instalação é similar.
De toda forma é fundamental realizar uma compatibilização entre os dois desenhos para garantir que se complementam, mas não tem elementos sobrepostos de maneira incorreta.

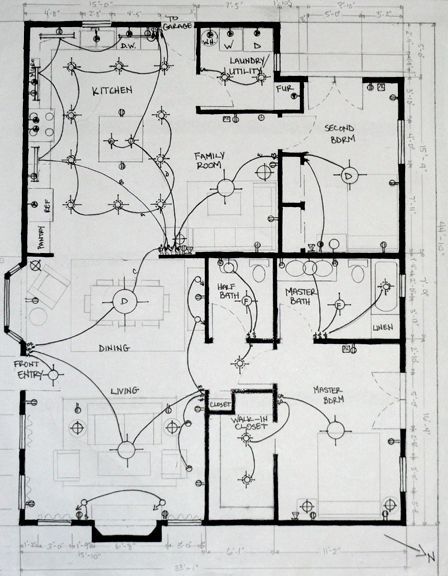

Passo a passo para fazer uma planta elétrica
Para iniciar o projeto de uma planta elétrica é necessário já ter definido a sua planta baixa geral e de layout.
Dessa forma você já pode posicionar os pontos elétricos de maneira a não prejudicar o layout geral de móveis previstos para cada ambiente.
Além disso é necessário checar todas as normas necessárias para a preparação, lembrando de checar as normas de cada tipo de projeto específico, pois alguns projetos requerem características específicas, como projetos de clínicas e consultórios.
Preparamos um passo a passo para você saber como fazer a sua planta elétrica:
- Passo 01: Posicionamento de pontos
- Passo 02: Tipos de pontos
- Passo 03: Circuitos
- Passo 04: Simbologias
- Passo 05: Medidor de energia e quadro de distribuição
- Passo 06: Cargas e dimensionamentos
- Passo 07: Diagramas
- Passo 08: Lista de materiais
Passo 01: Posicionamento de pontos
Você pode realizar um primeiro rascunho com os pontos principais, como a localização das tomadas nos principais ambientes.
Lembre-se de realizar essa etapa após a compatibilização com o seu projeto arquitetônico.
Passo 02: Tipos de pontos
As especificações de determinados pontos elétricos são definidas de acordo com o ambiente, seu uso e o tipo de equipamento.
Por exemplo, tomadas que receberão cargas de no máximo 10A são consideradas TUG e tomadas que receberão uma carga maior que 10A são especificadas como TUE.
Além disso alguns pontos precisam de circuitos separados, como chuveiros elétricos e máquinas de lavar.
Passo 03: Circuitos
A norma NBR 5410 determina diversos fatores importantes para a divisão de circuitos.
Você deve seguir esses pontos, além de ter bastante atenção no passo anterior, separando as tomadas TUG e TUE e dividindo os circuitos com corrente máxima de 1200W.
Passo 04: Simbologias
Para indicar para característica é criada uma simbologia que deve ser representada de maneira legível em planta baixa.
Lembre-se de inserir também um quadro de legendas com cada símbolo e seu significado.

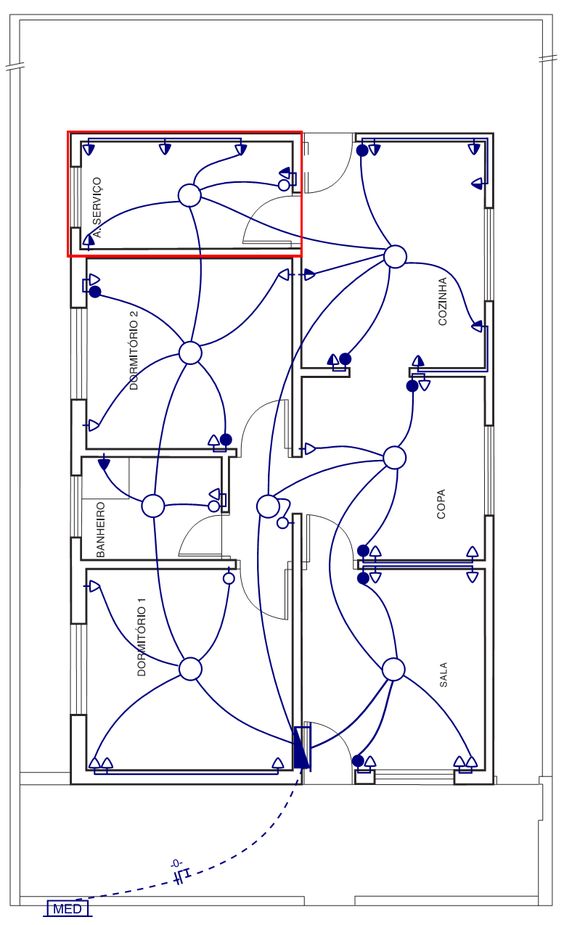

Passo 05: Medidor de energia e Quadro de distribuição
É necessário localizar o medidor padrão de energia e sua ligação com o quadro de distribuição geral da edificação.
A partir disso são divididos e representados os circuitos de cada ambiente.
Passo 06: Cargas e dimensionamentos
Os pontos elétricos são definidos de acordo com suas cargas e precisam de um dimensionamento adequado para funcionar de maneira eficiente.
Além disso, é necessário adicionar informações sobre os disjuntores de proteção, a fiação dos circuitos, a carga total dos circuitos acompanhada da quantidade de pontos ligados em cada circuito.
Passo 07: Diagramas
Em alguns projetos, é necessário a apresentação de um diagrama com a representação dos circuitos saindo do medidor até cada ambiente.
Essa etapa facilita a visualização e entendimento em casos de projetos mais complexos ou de médio e grande porte.
Passo 08: Lista de materiais de planta elétrica
Após a elaboração da planta elétrica, é fundamental complementar com uma lista de materiais e elementos necessários para a execução.
Lembre-se de incluir também um memorial descritivo do projeto, isso evita erros e deixa o projeto mais claro e compreensível.
Conclusão
Ao longo desse artigo foi possível entender tudo sobre planta elétrica, como fazer e os principais pontos a serem observados.
Um projeto elétrico bem detalhado é fundamental para a correta execução do projeto, evitando erros, dúvidas e futuros problemas.
Portanto, é fundamental que você busque especializações na área, de forma a garantir sempre um projeto de qualidade com execuções sem erros.
Pensando nisso, a Projetou preparou o curso de Projetos Elétricos que ensina do básico ao avançado.
A finalidade desse artigo é auxiliar o entendimento a respeito de planta elétrica, bem como orientações gerais para sua elaboração.
Contudo é indispensável uma pesquisa mais aprofundada, buscando consultar normas e materiais específicos, sendo fundamental observar as principais necessidades de sua elaboração.
Se você quer entender mais a respeito de planta elétrica ou outros assuntos relacionados a arquitetura, acesse a plataforma da Projetou para encontrar mais de 84 cursos completos com emissão de certificados.
