50 Comandos do Autocad que você precisa conhecer

O que são comandos do Autocad?

Os comandos do Autocad são atalhos que ativam funções dentro do software Autocad da Autodesk. Os comandos de um modo geral, tem como objetivo ativar determinadas ferramentas dentro de algum tipo de software.

Por esta razão, conhecer os principais comandos dentro de um software auxilia a otimizar e acelerar o desenvolvimento de projetos e outras atividades relacionadas.

Após algum tempo utilizando o Autocad é certo que desenvolvemos um conjunto favorito de comandos para determinadas funções. Apesar disso, é sempre válido conhecer novos comandos ou recordar outros que podem ser igualmente uteis.

Dessa forma, ao longo deste artigo, separamos os 50 comandos do Autocad que todo o profissional que atua com projetos na construção civil deve saber a fim de auxiliar e acelerar o desenvolvimento dos projetos arquitetônicos e afins.

Como este artigo está estruturado?

• Qual a importância do uso Autocad?
• Lista de Comandos mais utilizados no Autocad
• Por que você precisa saber utilizar o Autocad?

Qual a importância de saber utilizar o Autocad?

O AutoCad é um software que atende ao conceito CAD (Computer Aided Design – projeto auxiliado por computador) criado pela Autodesk em 1982, sendo amplamente utilizado na elaboração de desenhos bidimensionais (2D) e tridimensionais (3D).

Devido a sua versatilidade, esse software é frequentemente utilizado para o desenvolvimento de desenhos técnicos nos âmbitos da construção civil e da engenharia mecânica.

Para Arquitetos, Urbanistas, Designers de Interiores e Engenheiros, o AutoCad é considerado um software necessário, devido ao fato de ser capaz de auxiliar todas as etapas de projeto. Através dele, a compreensão de desenhos técnicos como plantas baixas, cortes e elevações tornou-se simplificada, o que otimiza o trabalho.

Além disso, o AutoCad também pode ser utilizado para elaborar projetos complementares, paisagísticos e de interiores de qualquer tipo de ambiente.

Dessa forma, ele possui uma enorme contribuição nas mais diversas fases dos projetos de arquitetura e complementares, constituindo-se uma ferramenta de trabalho essencial para as áreas de Arquitetura e Urbanismo, Design de Interiores e Engenharias.

Lista de Comandos importantes para utilizar no Autocad

1. ADCENTER
2. APPLOAD
3. AREA
4. ARC
5. BACKGROUND
6. BOX
7. BLOCK
8. BREAK
9. CHSPACE
10. CIRCLE
11. COPY
12. DIMALIGNED
13. DIMEDIT
14. DIST
15. DIVIDE
16. ERASE
17. EXPLODE
18. EXTEND
19. FILLET
20. HATCH
21. INSERT
22. LAYER
23. LINE
24. LINETYPE
25. LIST
26. MATCHPROP
27. MIRROR
28. MOVE
29. MTEXT
30. OFFSET
31. OOPS
32. OVERKILL
33. PEDIT
34. PLINE
35. POINT
36. POLYGON
37. PURGE
38. QLEADER
39. QSAVE
40. RECOVER
41. RECTANG
42. REGEN
43. REGION
44. ROTATE
45. SCALE
46. SHOWMAT
47. SPLINE
48. STRETCH
49. TRIM
50. VPORTS

Sabendo da importância dos comandos do Autocad para auxiliar o desenvolvimento dos projetos neste software, aqui está uma lista de comandos importantes de conhecer.

ADCENTER

Este comando apresenta uma janela pela qual é possível realizar pesquisas em busca dos conteúdos de desenho. Para ser utilizado o atalho é ADC.

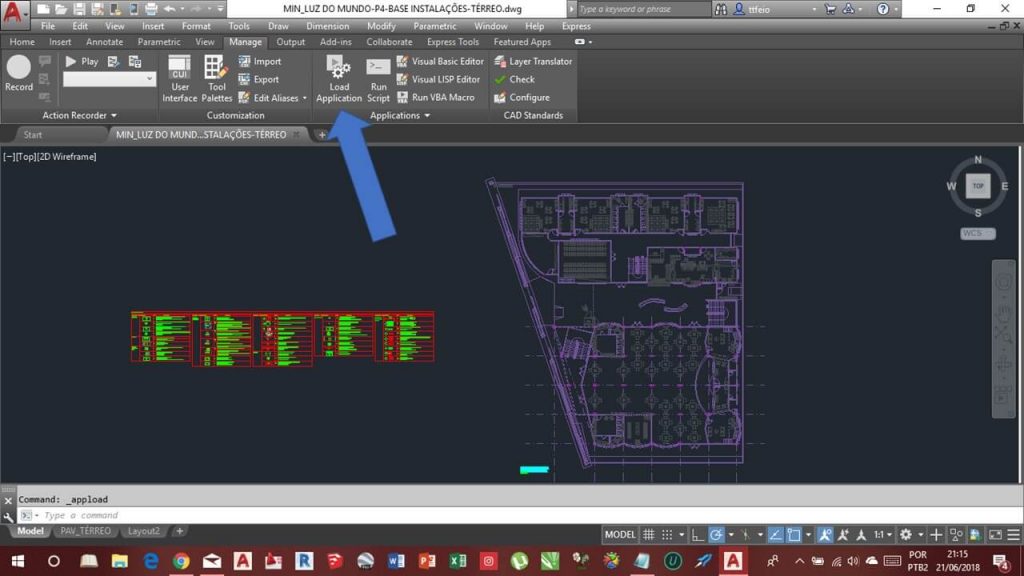

APPLOAD

Este comando é interessante, pois pode definir ações especificas a ser carregadas durante a inicialização do Autocad, sendo importante para computadores que não suportam adequadamente o software.

AREA

Este comando serve para informar a área e o perímetro de determinado desenho realizado por pontos ou polilinhas. Para utilizá-lo ative a tecla AA.

ARC

Ativado pela tecla A, este comando serve para desenhar arcos.

BACKGROUND

Comando capaz de definir uma imagem de fundo na área de trabalho do Autocad, podendo estas serem: uma cor (solido), um gradiente ou uma imagem.

BOX

Com este comando, é possível criar uma caixa tridimensional (3D), estabelecendosua altura, largura e profundidade.

BLOCK

Ativado pela tecla B, o comando block é capaz de criar “blocos” a serem usados dentro do desenho.

BREAK

Este comando é ativado pelo atalho BR, servindo para quebrar linhas, circulos, arcos e outras figuras em um ou dois pontos.

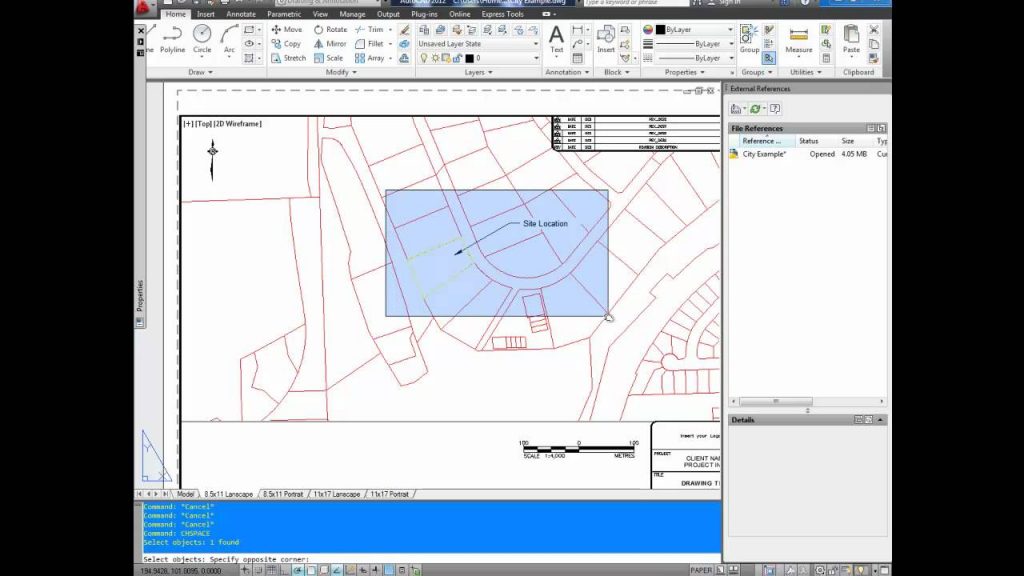

CHSPACE

Comando que move um objeto do layout para o modelo ou o inverso. Ao chegarem no novo espaço a escala é ajustada automaticamente.

CIRCLE

Utilizado para desenhar figuras circulares, pode ser utilizado para desenhar círculos pelo centro e raio, centro e diâmetro, dois ou três pontos e outros. É ativado pelo atalho C.

COPY

Serve para copiar um elemento ou um grupo de elementos selecionados, ao adicionar a opção multiple torna-se possível copiar o mesmo elemento diversas vezes. Para usá-lo basta usar o atalho CP.

DIMALIGNED

Útil para criar uma cota alinhada a uma linha ou eixo.

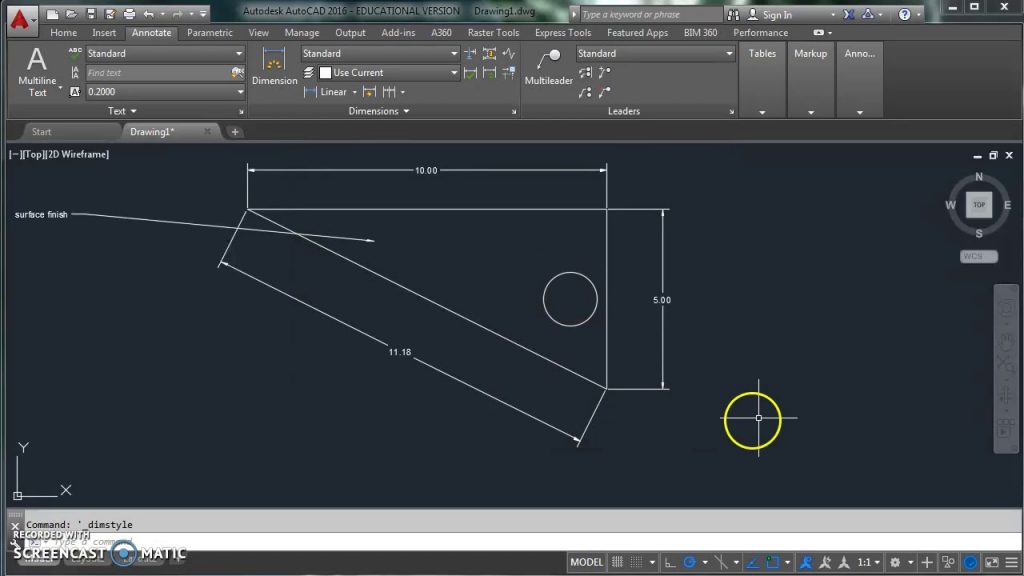

DIMEDIT

Com ele é possível editar a localização dos textos nas cotas que já existem.

DIST

Ativado pelo atalho DI, este comando tem por função informar a distância entre dois pontos.

DIVIDE

Responsável por dividir um elemento em segmentos semelhantes, para usá-lo basta selecionar o objeto e depois informar o número de segmentos almejado. Sua ativação é pelo atalho DIV.

ERASE

Serve para apagar um elemento ou um grupo de objetos selecionados. Seu atalho é a letra E.

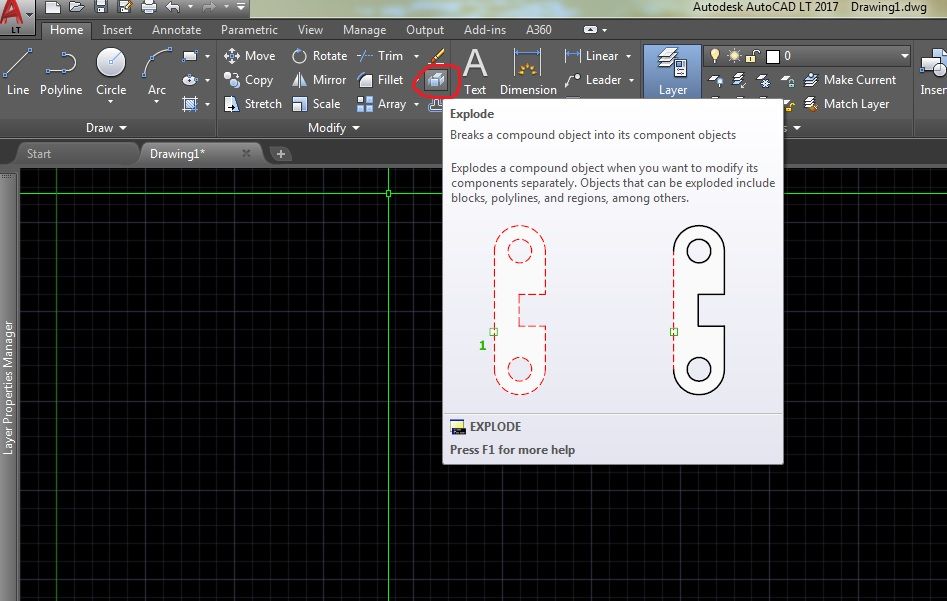

EXPLODE

Este comando desagrupa (explode) diversos elementos tais como: blocos, polilinhas, hachuras, dimensionamentos, malhas, sólidos etc. Lembrando que não é recomendável desagrupar certos elementos como as cotas por exemplo. Para utilizá-lo acione o atalho X.

EXTEND

Este comando estende uma linha, arco ou polilinha em direção a outro objeto. Para usá-lo ative o atalho EX.

FILLET

Une as pontas de duas linhas, polilinhas ou arcos. Com ele é possível ainda harmonizar linhas por meio do arco. Seu atalho é a letra F.

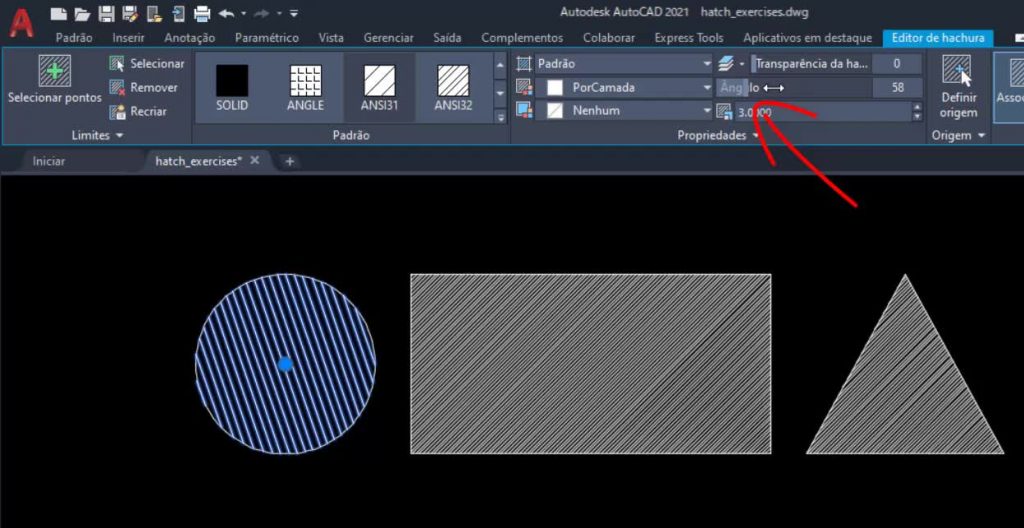

HATCH

Comando interessante para preencher uma área com uma hachura padronizada. As hachuras padrões podem ser definidas pelo usuário, armazenadas ou customizadas. Seu atalho é tecla H.

INSERT

Comando usado para inserir blocos existentes no desenho. Seu atalho é a letra I.

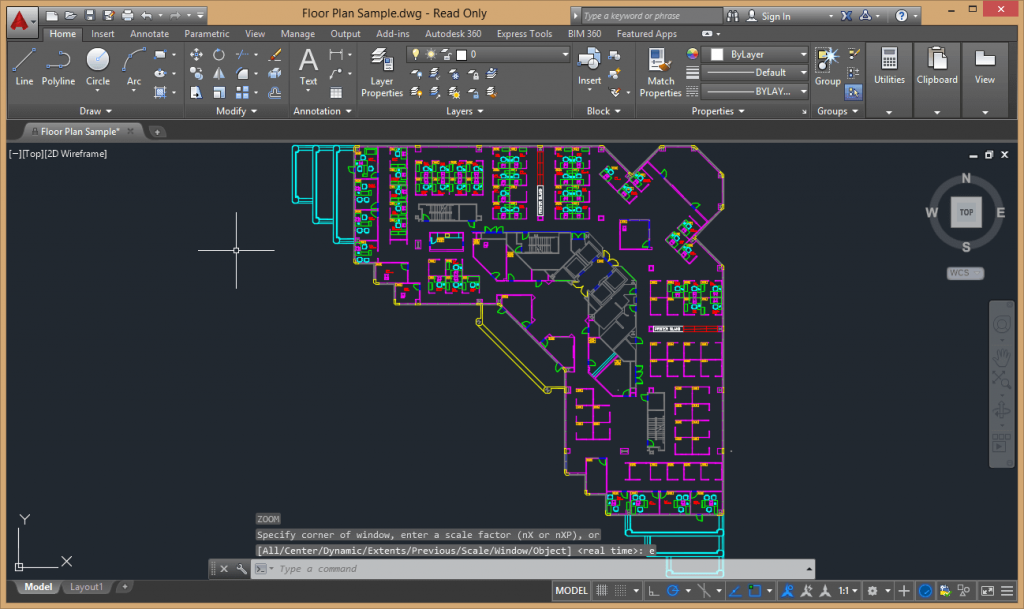

LAYER

Este comando é responsável por gerenciar as camadas do desenho. Cada uma das camadas carrega uma informação, sendo por isso divididas em diversas dentro do projeto. Seu atalho é LA.

LINE

Serve para desenhar linhas simples, que podem ser de um ponto para outro. Para utilizar o comando pressione a letra L e para finalizá-lo utilize ENTER ou ESC.

LINETYPE

Responsável por criar, organizar e selecionar diversos tipos de linhas.

LIST

Este comando produz listas com as características de um elemento, podendo estas serem: layers, cores, localização, área, perímetro dentre outras. Sua ativação ocorre pelo atalho LS

MATCHPROP

Comando responsável por copiar as propriedades de um objeto para um ou mais objetos. Seu atalho é MA.

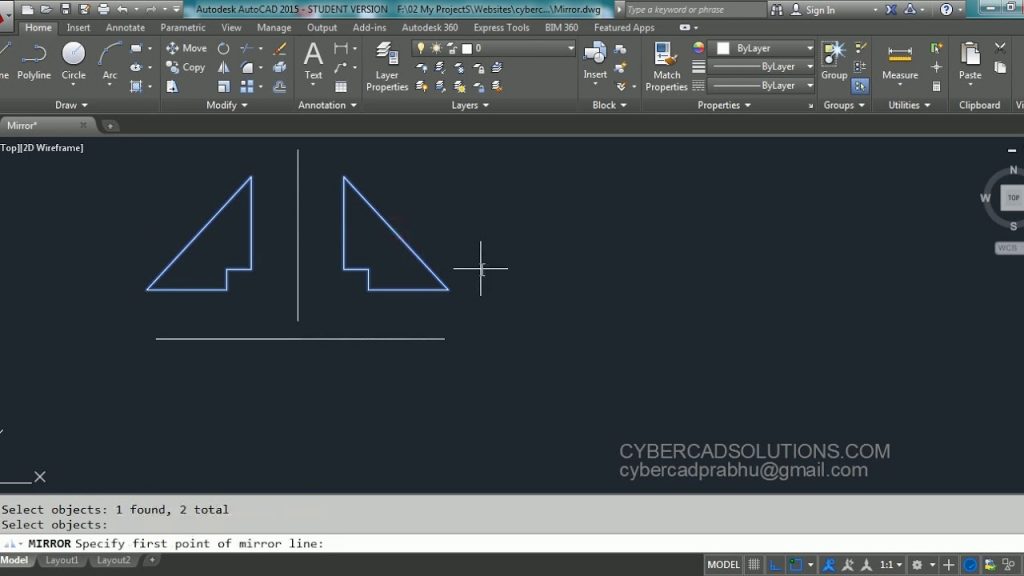

MIRROR

Serve para espelhar um elemento ou um grupo de elementos. Para usá-lo ative o atalho MI.

MOVE

Muda a localização dos objetos selecionados. Para usar o comando o atalho é a tecla M. Ao utilizá-lo, selecione o objeto e clique no ponto inicial e depois no ponto almejado.

MTEXT

Com este comando é possível escrever com a opção de texto múltiplo. Sua ativação é pelo atalho MT.

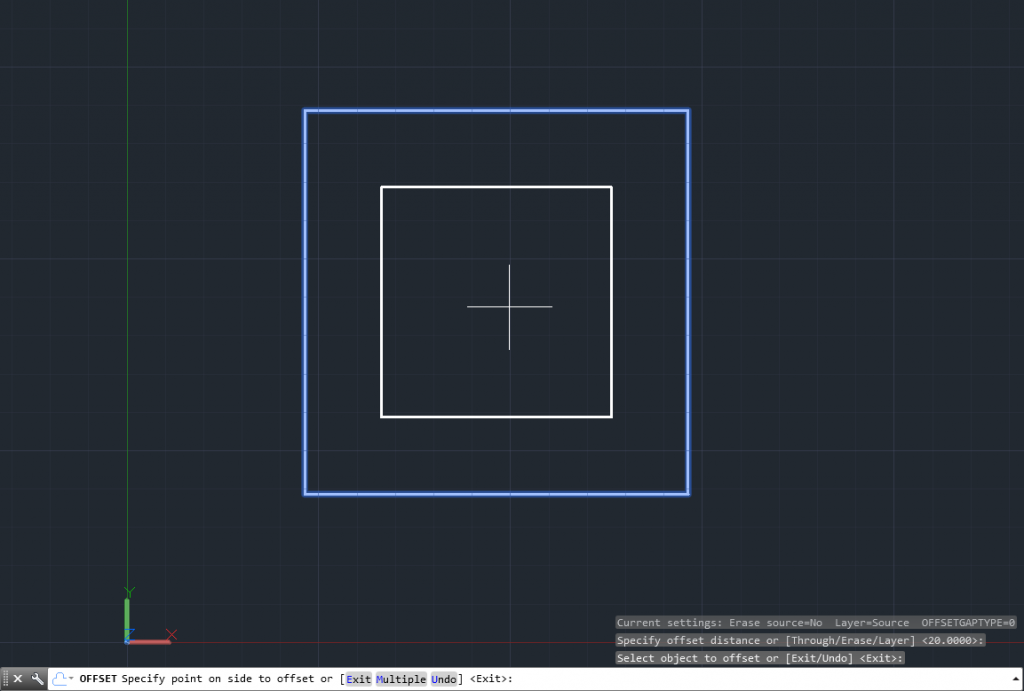

OFFSET

Comando que cria cópias para o lado em linhas, polilinhas, arcos e círculos. Ao ativá-lo com a letra O, ele pede a distância do offset, podendo esta ser digitada manualmente ou através de cliques até o ponto desejado.

OOPS

Restaura os últimos elementos que foram apagados, porém não pode ser utilizado após o uso do comando PURGE.

OVERKILL

Limpa todos os desenhos realizado. Este comando é capaz de identificar e apagar quaisquer elementos duplicados ou sobrepostos.

PEDIT

Comando responsável pela edição das polilinhas. Com ele é possível abrir ou fechar polilinhas, adicionando ou alterando segmentos, gerar curvas por meio dos vértices. Para ativá-lo use o atalho PE.

PLINE

Comando que permite o desenho de linhas de maneira contínua. Com ele também é possível desenhar arcos dentro do comando. Seu atalho é o PL.

POINT

Usado para desenhar um ponto que divide linhas, polilinhas e arcos em dimensões iguais. Seu atalho é PO

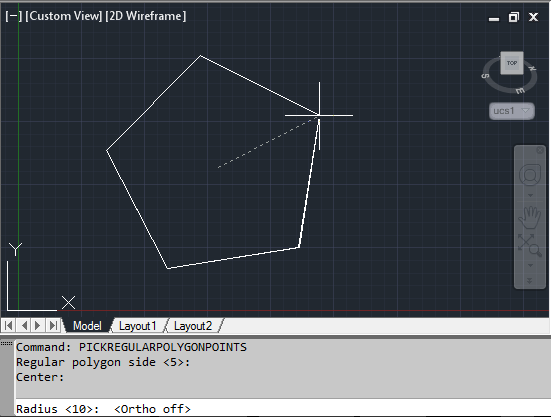

POLYGON

Responsável pelo desenho de polígonos (polilinhas fechadas). Para ativá-lo use o atalho POL.

PURGE

Este comando remove do arquivo todas as estruturas criadas e não utilizadas como: os blocos, camadas, fontes etc. É muito útil para amenizar o tamanho do arquivo. Para usá-lo ative o atalho PU.

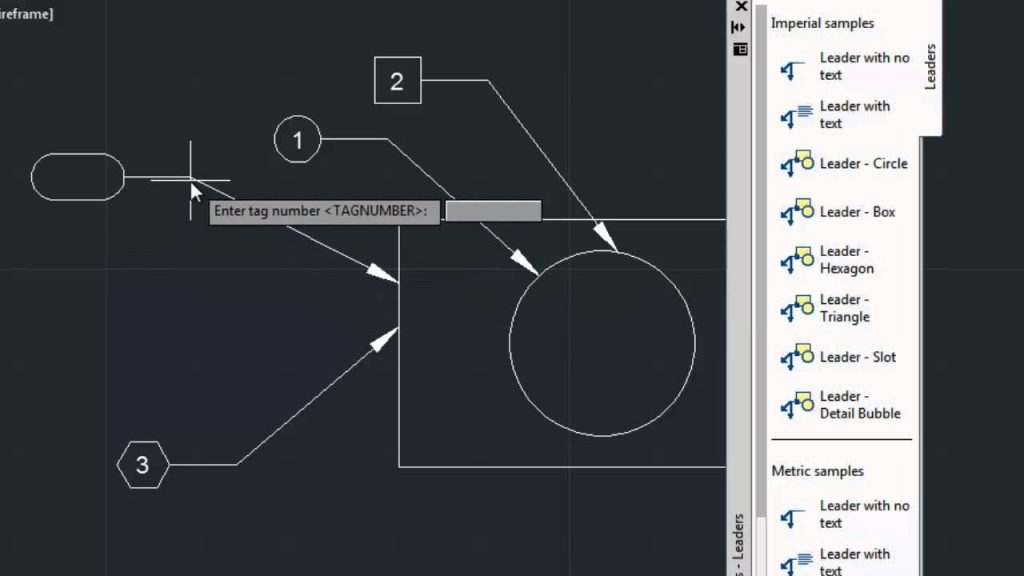

QLEADER

Comando responsável pela criação de setas de chamada para realizar comentários, pode ser utilizado por exemplo em fluxogramas e organogramas. O atalho para ativá-lo é o LE

QSAVE

Ao ser ativado pela tecla tal, salva o arquivo de maneira automática, sendo importante em momentos que o Autocad para de funcionar de repente.

RECOVER

Recupera um arquivo que foi danificado.

RECTANG

Comando usado para desenhar retângulos. Pede apenas dois pontos em diagonal na tela. Seu atalho é REC.

REGEN

Comando importante que executa uma recuperação da tela, mostrando os elementos como curvas de arcos e círculos da maneira que eles são. Para utilizá-lo use o atalho RE.

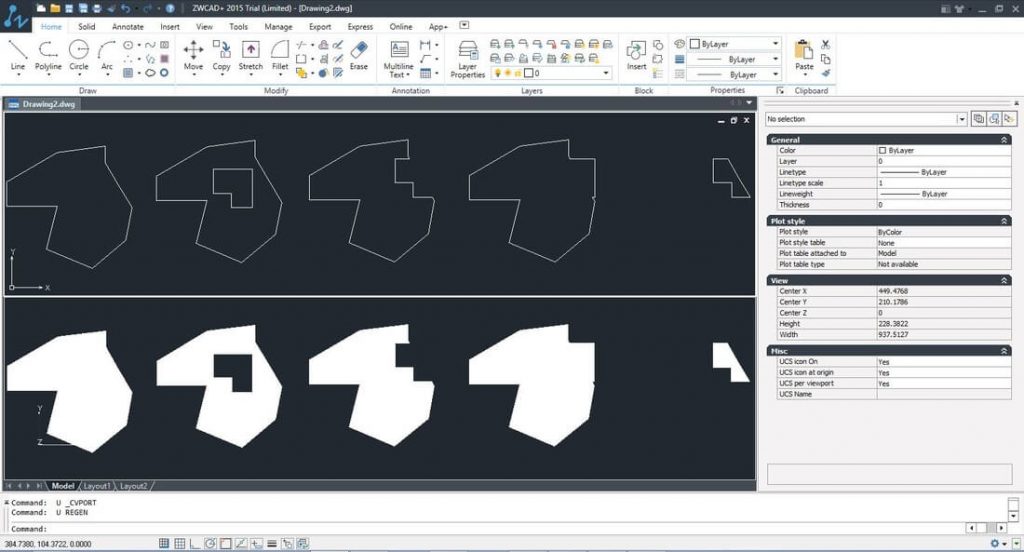

REGION

Cria uma face a partir de elementos que já existem, tendo maior funcionalidade em desenhos tridimensionais (3D). Seu atalho é REG.

ROTATE

Comando usado para rotacionar objetos ou grupos de objetos a partir de um ponto base. Seu atalho é o RO.

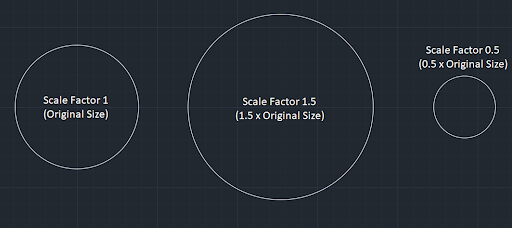

SCALE

Atua modificando a escala de um elemento ou grupo de elementos selecionados. Para aumentar a escala deve se usar um valor maior que 1 e para diminuir deve ser menor que 1. O comando funciona por meio de um ponto de base. É ativado pelo atalho SC.

SHOWMAT

Expõe um grupo de informações de um objeto específico. Estas informações podem ser espessura da linha, dimensões, raios e áreas.

SPLINE

Comando responsável por criar curvas spline. Para ativá-lo digite SPL.

STRETCH

Serve para esticar objetos selecionados. Para usá-lo pressione a letra S.

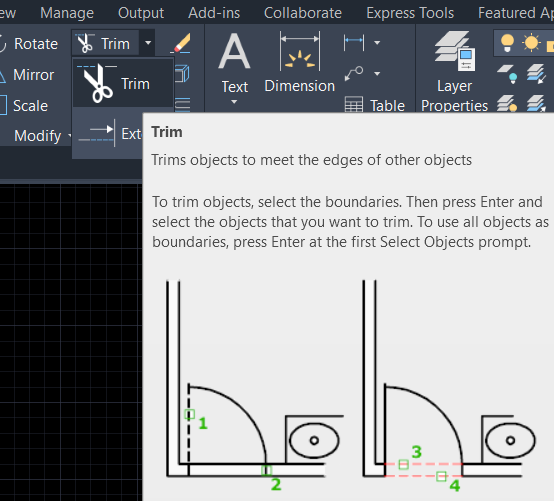

TRIM

Utilizado para cortar linhas, polilinhas e arcos quanto a um outro elemento. Para ser usado os elementos devem estar se cruzando. Seu atalho é TR.

VPORTS

Realiza a alternância entre as janelas do Autocad quando se está trabalhando em arquivos 2D e 3D.

Por que é importante aprender a usar o AutoCad?

Apesar de alguns considerá-lo um software ultrapassado, principalmente em comparação com os softwares que adotam a metodologia BIM, o AutoCad continua sendo um dos softwares mais utilizados para elaborar projetos voltados para a Arquitetura e as Engenharias.

Mesmo com avanço da tecnologia BIM, o AutoCad permanece sendo uma opção viável especialmente para o desenvolvimento de projetos, pois ele é um software completo que pode ser utilizado nas mais diversas atividades que vão desde realizar cálculos estruturais, interpretação de desenhos técnicos, projetos complementares e muitos outros.

Nesse sentido, a Projetou disponibiliza cursos voltados para o seu domínio, auxiliando estudantes e profissionais da construção civil a alcançarem maior otimização e fluidez aos seus projetos.

O curso de AutoCad do Básico ao Avançado ensinará você de forma simples e objetiva a dominar as ferramentas avançadas e técnicas de desenho do AutoCad, servindo tanto para iniciantes quanto para profissionais e estudantes com nível mais avançado, que desejam se aprimorar cada vez mais.

O curso de AutoCad para Projetos de Prefeitura é destinado para todos os níveis e engloba a aprendizagem das ferramentas de desenho do software em conjunto com os recursos mais avançados, como tabelas dinâmicas, utilização de XREFs e outros recursos que podem auxiliar na elaboração de projetos executivos.

Conclusão

Ao longo desse artigo abordamos os 50 comandos mais importantes e que podem ser utilizados no Autocad, auxiliando a produtividade e agilidade na elaboração de projetos.

Ao aprender a utilizar o AutoCad, você será capaz de elaborar projetos e desenhos técnicos bidimensionais (2D) e tridimensionais (3D) com eficiência.

Por esta razão, ele é uma importante ferramenta a ser dominada, já que atribui praticidade para a elaboração e otimização de projetos de arquitetura e complementares.

A finalidade deste artigo é disponibilizar uma lista com os melhores comandos utilizados no Autocad.
