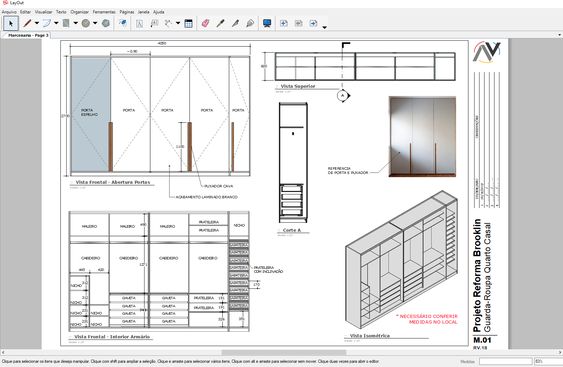

O que é o Layout Sketchup?
O Layout Sketchup é um recurso do sketchup voltado para o desenho técnico de arquitetura, dessa forma, atuando em conjunto com a modelagem 3D.
O sketchup é um programa voltado para a modelagem 3D de projetos arquitetônicos, podendo ser utilizado em conjunto com softwares de renderização como o V-ray ou o Lumion para gerar imagens renderizadas.
Contudo, o sketchup também apresenta outros recursos adicionais, como o Layout, que permite a criação de desenhos técnicos humanizados de arquitetura.
O software deve ser baixado separadamente, mas funciona em conjunto com o Sketchup e recebe arquivos já modelados e configurados.
Esse recurso torna possível a integração completa de várias etapas de um projeto de arquitetura em um só software, pois permite tanto a modelagem quanto a criação de pranchas de desenhos técnicos.
Para profissionais que desejam tornar seus desenhos técnicos mais humanizados e integrar o sistema de trabalho em um só software, é importante saber utilizar esse software.
Portanto, preparamos um artigo com o tutorial para iniciantes do Layout Sketchup.
Como esse artigo está estruturado
- Vantagens e desvantagens do Layout Sketchup
- Layout Sketchup: Tutorial para iniciantes
- Você quer aprender a usar o Layout Sketchup
- Conclusão
Vantagens e desvantagens do Layout Sketchup
Assim como a metodologia BIM tem o intuito de integrar as etapas de um projeto executivo de arquitetura, o sketchup apresenta esse recurso através do Layout Sketchup, permitindo a realização dos desenhos técnicos através da modelagem.
O software gera desenhos técnicos humanizados que são atualizados conforme a modelagem, facilitando a compatibilização entre o projeto.
Porém, antes de decidir migrar para esse software é necessário que você analise o seu modelo e ritmo de trabalho.
Pensando nisso, preparamos uma lista com as principais vantagens e desvantagens de usar o Layout Sketchup:
Vantagens
- Compatibilização: as etapas do projeto estão integradas, facilitando a compatibilização entre desenhos técnicos e modelagem, uma vez que são atualizados juntos.
- Concepção de projeto: a concepção do projeto em 3D se torna mais intuitiva e visual, ou seja, promove maior liberdade na primeira etapa de projeto.
- Software didático: a interface é didática e fácil de aprender, uma vez que você já esteja familiarizado com o software de modelagem Sketchup.
Desvantagens
- Mecanismos: apesar de ser bem didático, a diferença na interface entre o Layout e os outros softwares de desenho técnico pode ser significativa na transição.
- Layers: no Layout não existe hierarquia de layers como em outros softwares de desenho técnico, ou seja, tudo é definido na modelagem e na ordem das cenas.
Layout Sketchup: tutorial para iniciantes
O projeto no Layout é iniciado no Sketchup, ou seja, antes de criar o desenho técnico, você deve fazer a modelagem 3D.

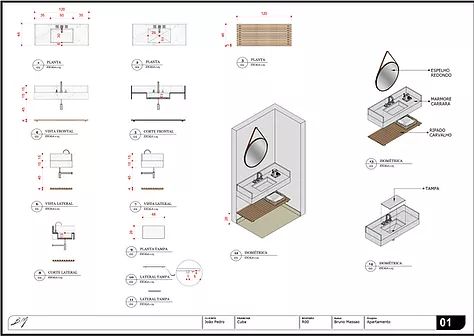

A partir dessa modelagem é que você poderá criar as pranchas e os desenhos técnicos no Layout, como planta baixa, cortes e vistas.
É importante que você tenha bastante atenção na modelagem, evitando erros e medidas sem precisão, pois é através dessa modelagem que será extraído o seu projeto executivo de arquitetura.
Preparamos um passo a passo de como utilizar o Layout Sketchup:
1. Criar uma prancha

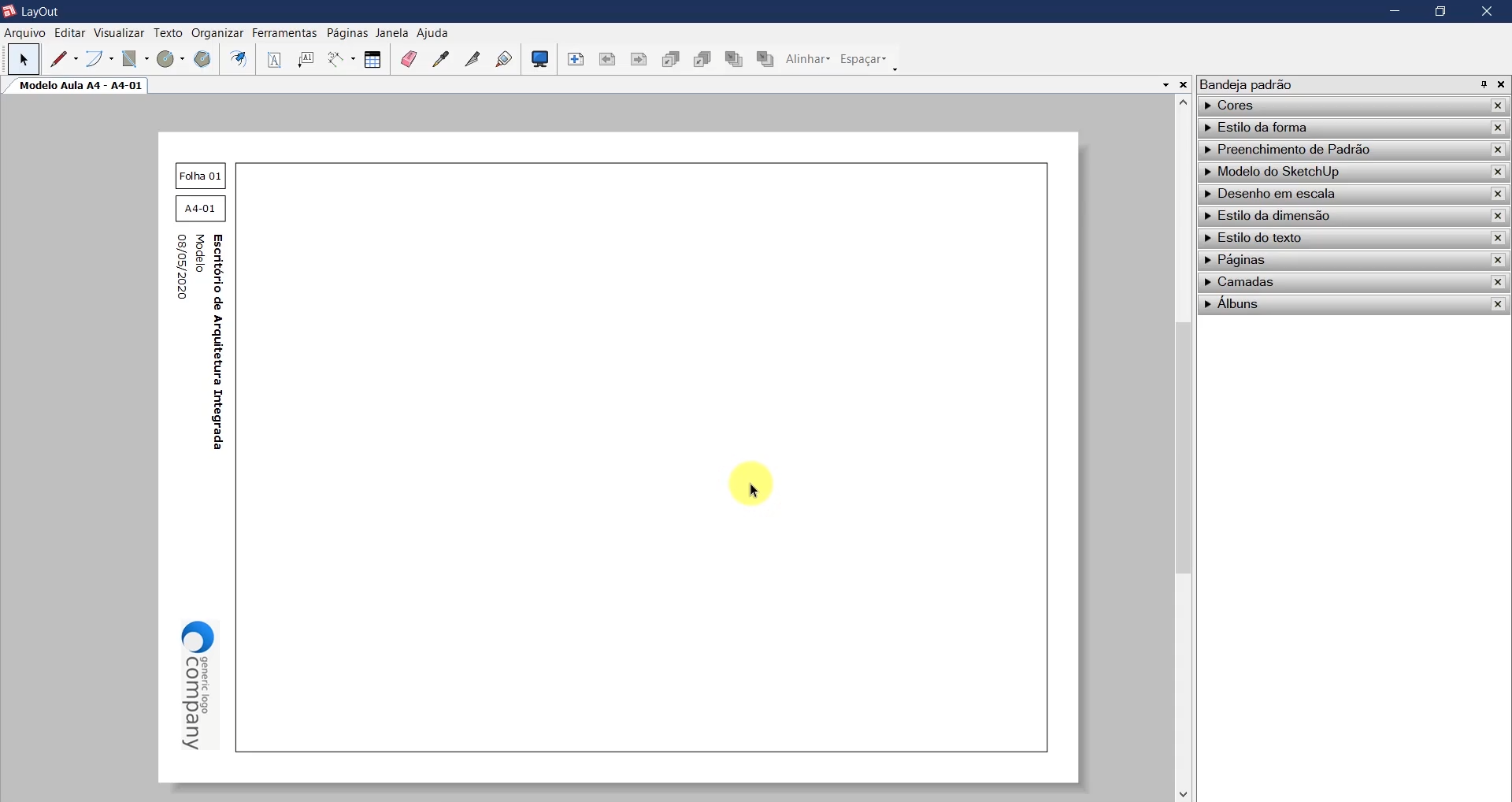

O primeiro passo no Layout é abrir um template ou uma prancha padrão para começar a incluir seus desenhos.
Você pode escolher um modelo padrão fornecido pelo software, importar ou criar um modelo personalizado.
Para saber mais sobre como personalizar a sua prancha de arquitetura, a Projetou preparou um curso especialmente para você de Layout Sketchup.
2. Definir cenas

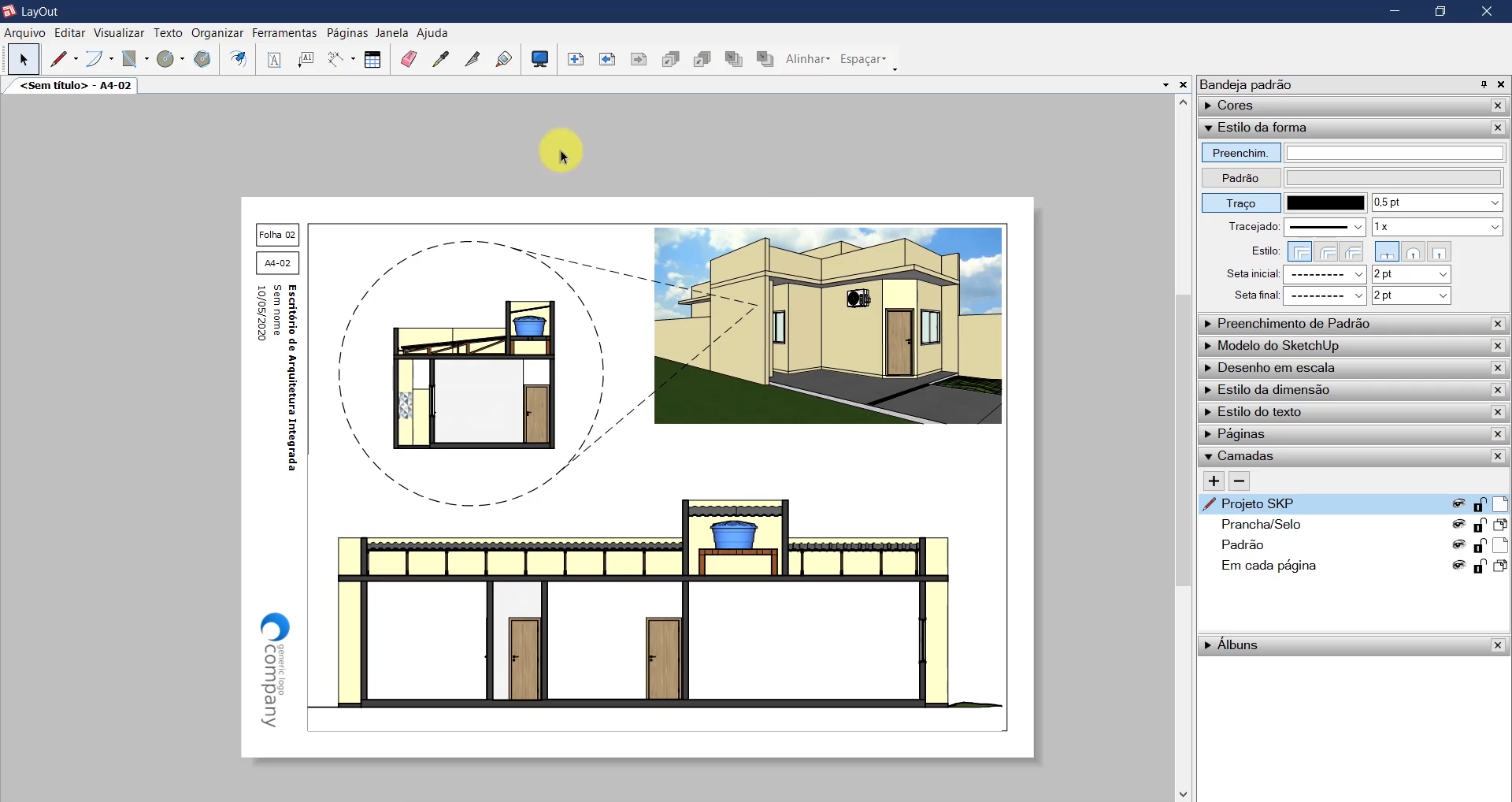

Após concluir a modelagem em 3D do seu projeto no sketchup e preparar a sua prancha no Layout, você deve definir as cenas, pois elas determinam as suas pranchas de arquitetura.
As cenas são definidas no arquivo da sua modelagem, porém dentro do Layout você consegue redefinir e mudar de cena.
Na bandeja padrão você consegue configurar características do desenho como a escala, por exemplo, além de mudar entre perspectiva paralela e com pontos de fuga.
Os estilos também são definidos na bandeja padrão, onde é possível escolher o desenho humanizado, com arestas suavizadas ou mais definidas.
Mas se você quiser saber mais sobre o software de modelagem, veja esse curso da Projetou de Sketchup.
3. Simbologias e indicações

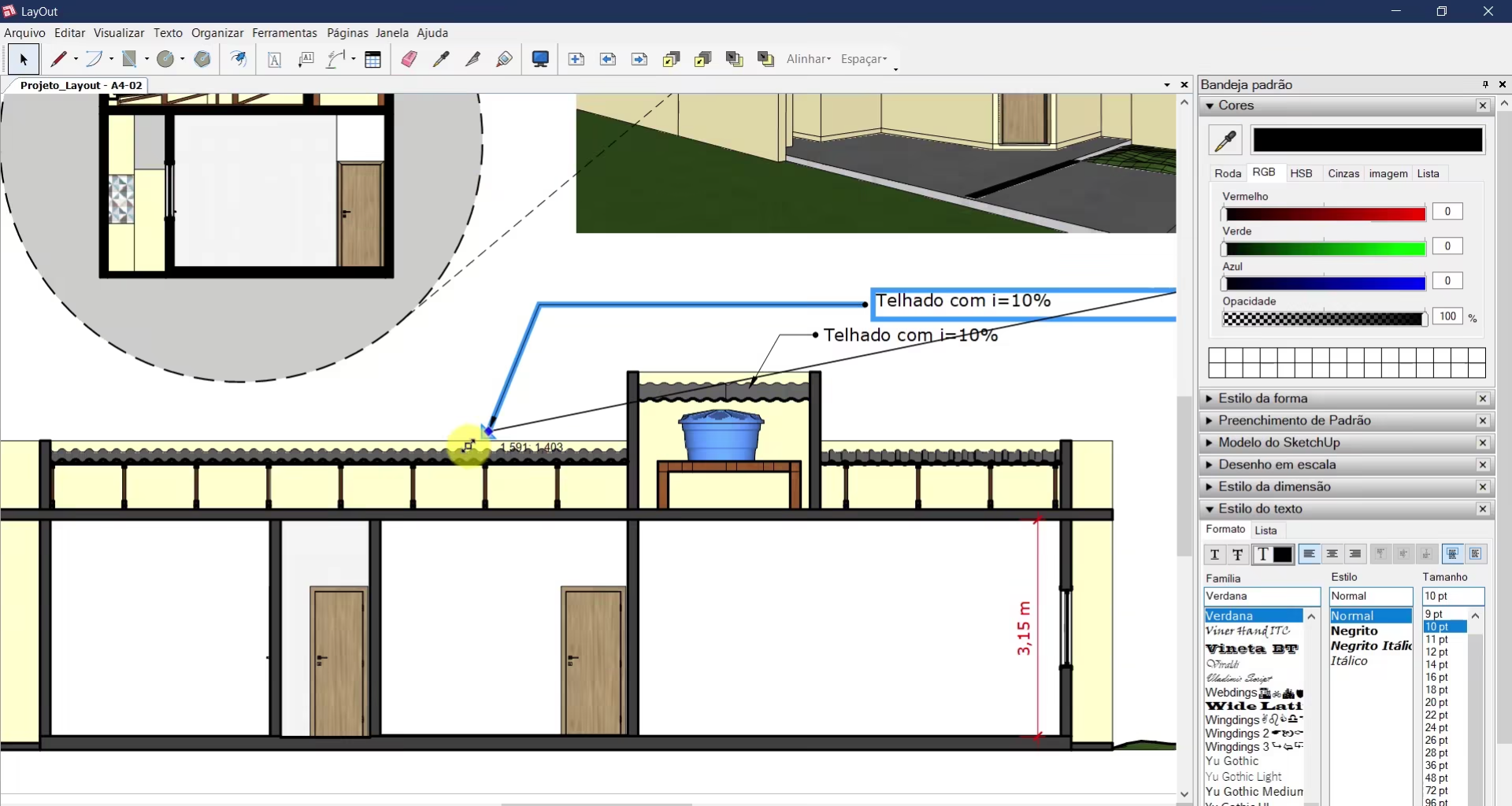

As ferramentas do layout permitem a inserção de todas as simbologias, indicações e cotas, dessa forma, não sendo necessário importar do arquivo de modelagem.
O software é intuitivo e didático, sendo fácil de configurar e adicionar elementos, assim como alterar estilos para que tudo esteja de acordo com a identidade visual do seu projeto.
4. Plotagem
Após configurar a sua prancha e adicionar o desenho e os elementos adicionais, como textos, cotas e simbologias, você pode plotar o seu projeto do Layout.
Para a plotagem, você deve configurar sua página de acordo com o tamanho que você está utilizando na prancha.
Em seguida você deve clicar em exportar ou imprimir, podendo gerar arquivos tanto em PDF quanto em JPG para visualização como imagem.
Os arquivos são exportados em PDF em conjunto, ou seja, todo o seu projeto em um único arquivo de PDF.

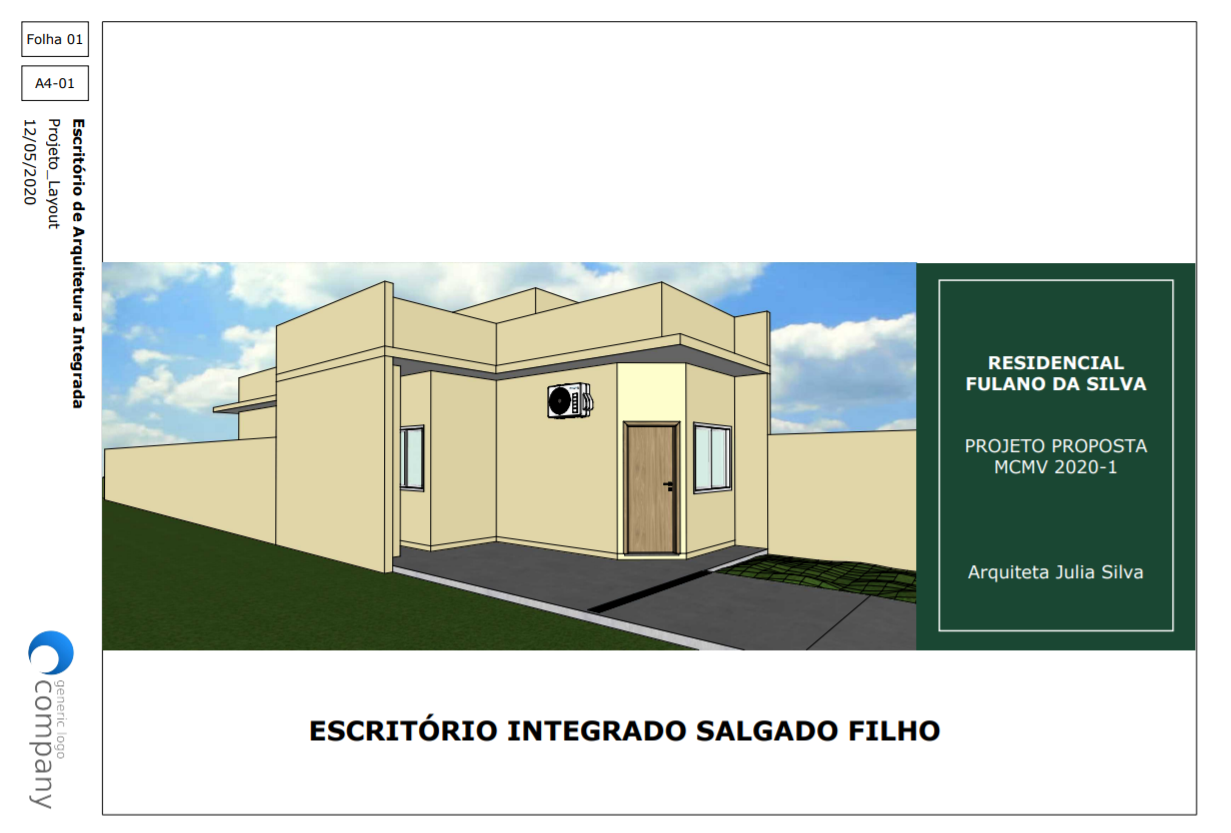

Além dessas funcionalidades, o Layout também permite que você crie a diagramação das suas pranchas no arquivo, ou seja, é possível criar apresentações e capas de projetos junto com o desenho técnico.
Dessa forma, você integra diversas etapas do seu projeto, evitando erros e incompatibilidades, além de reduzir o tempo de produção e criar um projeto de acordo com a sua identidade visual.
Você quer aprender a usar o Layout Sketchup?
O Layout Sketchup pode reduzir o tempo de produção dos seus projetos executivos de arquitetura, reduzindo também os erros e incompatibilidades no seu desenho.
Se você quiser aprender a fazer o download gratuito do Sketchup basta acessar o artigo de Como fazer o Download Gratuito do Sketchup 2020 Grátis ou acesse diretamente o site oficial Trimble.
Uma vez que o desenho técnico é feito a partir da modelagem, no software Layout integrado ao Sketchup.
O software permite que você faça a diagramação das suas pranchas, capas e apresentações, mantendo uma identidade visual ao seu projeto.
Arquitetos que entregam seus projetos produzidos no layout se destacam no mercado pela legibilidade do projeto, já que o layout permite que os desenhos sejam plotados de forma humanizada, com indicações e textos de fácil entendimento.
Portanto, pensando nisso, a Projetou preparou um curso com tudo o que você precisa saber sobre o Layout Sketchup para produzir seus projetos de arquitetura.
Além disso, a projetou tem mais de 70 cursos voltados para a especialização prática em arquitetura, com vídeo aulas, materiais complementares e certificados de conclusão.
Conclusão
Ao longo desse artigo foi possível entender o que é e quais os primeiros passos para criar projetos de arquitetura no Layout Sketchup.
A finalidade desse artigo é auxiliar o entendimento a respeito dos softwares Layout e Sketchup, no entanto, se faz necessário um estudo mais aprofundado para a elaboração de projetos.
Por fim, se você quer aprender mais sobre a área da arquitetura, design de interiores ou engenharia, a Projetou preparou diversos cursos para você.
Os cursos vão do básico ao avançado, sendo indicados para iniciantes e para quem deseja melhorar sua performance e aumentar seus conhecimentos.
