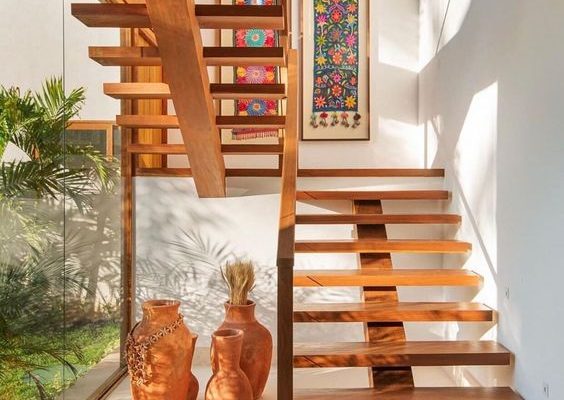

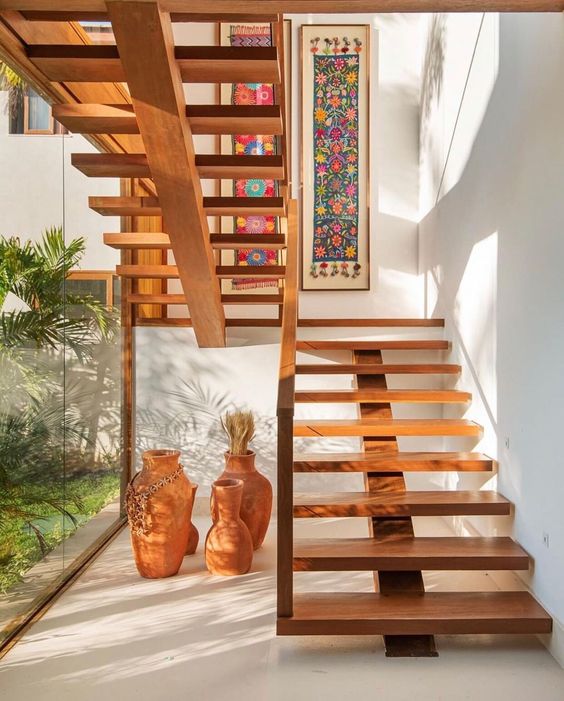

Escada em U: quais as vantagens
A Escada em U tem essa denominação devido sua vista superior, em planta baixa, parecer com a letra U, possuindo dois lances de cada ligados por um patamar central na metade do pé direito.
Esse modelo de escada é muito utilizado para setorizar o espaço, dividindo um ambiente no meio, ou apoiado em paredes nas extremidades.
O formato em U da escada no seu projeto de arquitetura pode ajudar a otimizar o espaço disponível no ambiente, uma vez que aquele espaço reservado para a escada se divide em dois lances para vencer o vão sem se estender.
Além disso, outro recurso bastante utilizado é o posicionamento da caixa d’água no forro acima da escada, uma vez que muitas vezes a escada recebe o apoio de pilares para sua estruturação.
Cada espaço tem suas características, e é fundamental que o arquiteto saiba identificar se a Escada em U é a melhor solução, propondo de acordo com as vantagens que ela oferece.
Além disso é de extrema importância o apoio de um engenheiro para assegurar que os cálculos estão corretos e que é possível a execução da escada com segurança.
Pensando nisso, preparamos um artigo completo sobre a Escada em U e o passo a passo de como fazer.
Como esse artigo está estruturado
Quais os principais tipos de escada
Assim como o formato em U, existem diversos outros formatos e tipos de escada, além de materiais e tamanhos.
Por isso é importante que antes do projeto executivo de arquitetura, você realize estudos preliminares para te ajudar a decidir qual o melhor formato e modelo de escada para determinado ambiente.
Isso pode ajudar você a aprovar seus projetos com mais facilidade, além de passar mais confiança na sua apresentação de projeto aos clientes, uma vez que as suas justificativas de defesa do projeto são essenciais para a aprovação.
Pensando nisso, preparamos uma lista com os principais tipos de escadas e onde elas são mais utilizadas:
Escada reta:
A escada reta é a mais comum e simples, pois geralmente só possui um lance sem patamar e é de fácil execução.
Para ambientes que possuem dimensões livres para a escada com bastante comprimento e pouca largura, esse é o modelo ideal.
Pode apresentar diversas estéticas, dependendo do material escolhido, dando um ar mais sofisticado ao ambiente ou mais industrial.
Escada em L:
Assim como o formato da escada em u, a escada em l possui essa denominação devido ao seu formato em vista superior.
Geralmente está posicionado em cantos de ambientes, a 90°, e possui dois lances com patamar ou sem patamar, em alguns casos.
Escada helicoidal:
A escada helicoidal ou escada caracol é comum para ambientes que possuem pouco espaço para a transição de pavimentos.
Possui um lance único, não existindo patamares ao longo de sua extensão. Além disso, seu principal material de construção é o ferro, sendo em estilo industrial ou ornamentado.
Alguns ornamentos presentes nesse estilo de escada são herança do estilo arquitetônico Art Nouveu, onde os avanços com o ferro tornaram possíveis a execução desses enfeites.
Escada circular:
A escada circular é similar a escada em u, porém é encontrada em locais com vários pavimentos, onde são necessários diversos lances de escada para vencer todos os vãos.
Para residências ou projetos menores, esse formato se transforma apenas em escada em u.
Passo a passo de como fazer uma escada em u
Antes de começar a calcular a escada em u é importante que você saiba quais são os componentes da escada.
Portanto, preparamos um guia de componentes de escada para você saber como calcular da maneira correta:
- Degrau: esse é o componente mais básico de uma escada, e é composto por duas partes.
O piso é a parte horizontal do degrau, onde é colocado o pé.
O espelho é a parte vertical do degrau, em alguns casos pode não aparecer, como em escada com degraus vazados.
- Lance: os lances da escada são a sequência de degraus até o patamar ou até o pavimento superior, dependendo do estilo da escada.
Para escadas em u existe o primeiro lance até o patamar e o segundo lance até o pavimento.
A partir dessas informações podemos iniciar as informações e os cálculos para a escada em u:
Passo 01: Pé direito
Calcule o tamanho do pé direito, ou seja, qual o vão que deve ser vencido por essa escada.
Em reformas ou projetos já existentes, lembre-se de tirar uma medida precisa para não comprometer o cálculo da escada.
Passo 02: Dimensões do degrau
Você deve definir as dimensões do piso e do espelho do degrau, se baseando nos valores mínimos e máximos definidos na NBR 9050.
Essa norma define quais os valores mais indicados para uma escada confortável.
Veja o resumo do guia para essas dimensões:
- 2x a altura do espelho + a largura do piso = entre 63cm e 65cm.
- O piso deve ter entre 28cm e 32cm.
Passo 03: Quantidade de degraus
Para dividir a escada em u, é necessário calcular a quantidade de degraus necessários para vencer o vão.
Para isso você deve dividir o valor do vão pela altura do espelho, veja o exemplo a seguir:
Se você possui um vão de 2.90m e a altura do espelho do seu degrau é 17cm, então o cálculo é feito da seguinte forma:
- 2.90 / 0.17 = 17 degraus
A partir disso você deve dividir a quantidade de degraus entre dois lances, posicionando um patamar no meio do vão.
É possível que os valores sejam um pouco diferentes, resultando em números como 0,1705 ou 0,1611. Em casos de pouca diferença você pode desconsiderar, pois essa diferença representa um ou meio milímetro e é facilmente ajustada com os acabamentos.
Esse número deve representar a quantidade de degraus que será distribuída no formato da escada, considerando sempre o patamar no meio do vão.
O patamar também pode ser considerado um degrau para os dois lances da escada, então tenha bastante atenção na distribuição dos degraus e principalmente na indicação da escada em planta baixa no seu projeto de arquitetura.
Conclusão
Ao longo desse artigo foi possível entender tudo sobre escadas em u, além de outros tipos e modelos e como calcular.
A execução de um projeto de escada bem detalhado com o demonstrativo do cálculo facilita a execução e garante menos erros e dúvidas.
A finalidade desse artigo é auxiliar o entendimento a respeito de escadas em u, bem como orientações gerais para sua elaboração e cálculo.
Contudo é indispensável uma pesquisa mais aprofundada, buscando consultar normas e materiais específicos, sendo fundamental observar as principais necessidades de sua elaboração.
