O detalhamento de interiores está incluso no projeto executivo de interiores e se trata da ampliação e cortes de elementos de um projeto.
É um conjunto de desenhos técnicos que irão especificar os materiais, cores, revestimentos, gesso, iluminação, pintura, móveis, posicionamentos e encaixes, dimensões de peças e armários, montagem dos pisos, e muito mais.
Dessa forma, você consegue garantir que seu projeto seja executado da maneira correta, compatível com o que você idealizou e apresentou para os clientes.
Projeto de detalhamento de interiores
Preparamos esse artigo para você entender tudo sobre o detalhamento de interiores: o que é e como fazer.
O que compõe um projeto de detalhamento de interiores
Os desenhos de detalhamento estão inclusos no conjunto de pranchas de um projeto executivo de interiores, e é complementado por diversos outros desenhos que guiam a completa execução da obra.
Antes disso é importante que você tenha feito várias reuniões com os clientes, a fim de alinhar todas as ideias e realizar as alterações necessárias.
Uma vez que o detalhamento de interiores é uma das etapas finais para a execução da obra, e todos os ambientes devem ser aprovados anteriormente.
Um projeto de detalhamento deve incluir todas as especificações necessárias para a realização da obra, além de guiar a compra dos revestimentos e acessórios.
Portanto, criamos um checklist para você não esquecer do que deve conter no seu detalhamento de interiores:

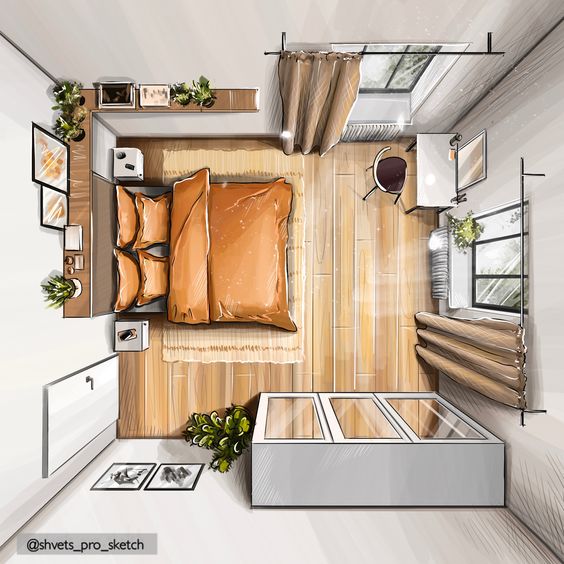

Esse desenho guia a localização e disposição dos móveis dentro de um ambiente e é elaborado após o estudo de fluxos e funções.
Detalhamento de interiores: layout
Veja o checklist do que não pode faltar na sua planta de layout:
Representação gráfica de todos os mobiliários do ambiente;
Projeção de objetos acima da linha de corte da planta, ou seja, todos os elementos acima de 1,50 m que sejam relevantes para a disposição dos móveis;
Cotas gerais dos mobiliários e amarração em relação a elementos fixos;
Indicações escritas, como o modelo dos mobiliários;

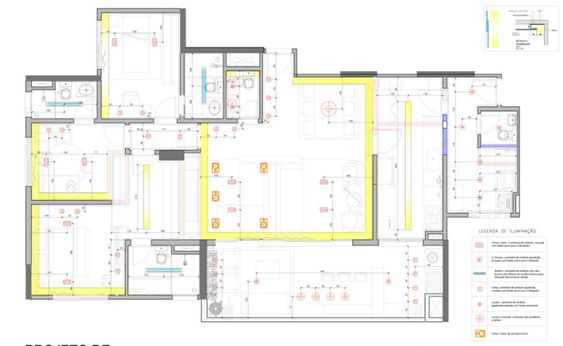

2. Luminotécnico
A planta de iluminação mostra todos os pontos luminotécnicos a serem instalados no ambiente.
Para projetos de porte médio ou grande você pode incluir uma planta luminotécnica geral, e ampliar para cada ambiente. Dessa forma você consegue inserir mais detalhes e evitar erros de execução.
Detalhamento de interiores: luminotécnico
Veja o checklist do que não pode faltar na sua planta luminotécnica:
Todos os pontos de iluminação, sejam de iluminação direta como painéis e luminárias, como iluminação indireta, como luzes de led embutidas em prateleiras ou bancadas;
Cotas gerais de cada ponto de iluminação;
Representação da fiação de cada ponto de iluminação, ligando quantos pontos são acessos a partir de qual interruptor;
Indicações escritas, como tipo de iluminação, tamanho e potência;
Tabela luminotécnica, com indicações específicas.
3. Planta de piso
A paginação de pisos é usada para orientar a correta instalação do piso indicado, seja ele cerâmico, vinílico ou outro.
Veja o checklist do que não pode faltar na sua planta de piso:
Paginação de pisos com ponto inicial da colocação;
Cotas gerais do ambiente e quantidade de metros quadrados;
Indicações escritas, como modelo do piso, tamanho e cor.
4. Planta de forro
Em casos de reformas ou construções você deve incluir a planta de forro com todos os detalhes necessários, como sancas ou tabicas.
Lembre-se de compatibilizar a planta de forro com a planta luminotécnica para conferir se todas as medidas e posições estão de acordo.

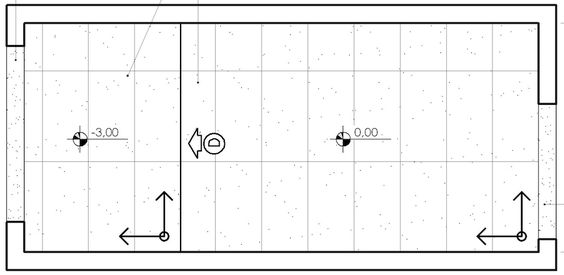

Detalhamento de interiores: paginação de pisos
Veja o checklist do que não pode faltar na sua planta de forro:
Detalhes de sancas, tabicas ou outros elementos propostos, com ampliação e cotas;
Cotas gerais;
Indicações escritas, principalmente a indicação dos detalhes;
Níveis.

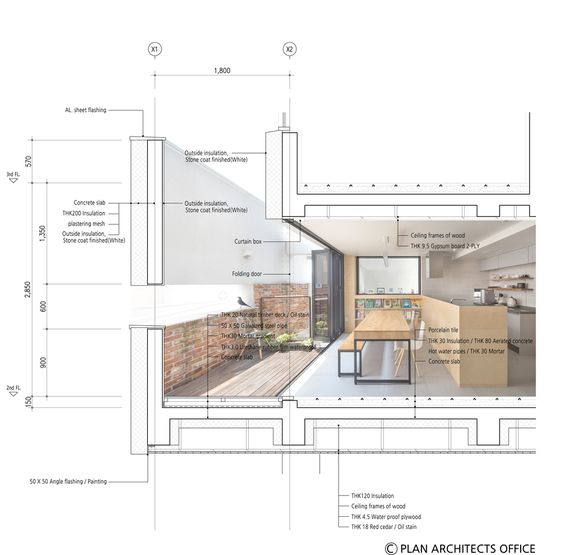

5. Cortes e vistas
As elevações dos ambientes são fundamentais para a correta execução do projeto de interiores, isso porque é através dessas vistas que a percepção do ambiente se apresenta mais clara.
Detalhamento de interiores: cortes e vistas
Veja o checklist do que não pode faltar na sua planta de cortes e vistas:
Cotas verticais, lembre-se de cotar a altura dos elementos;
Indicações escritas, com especificação de revestimentos e mobiliários;
Disposição dos mobiliários em vista;
Forro em corte, com especificações e detalhes.

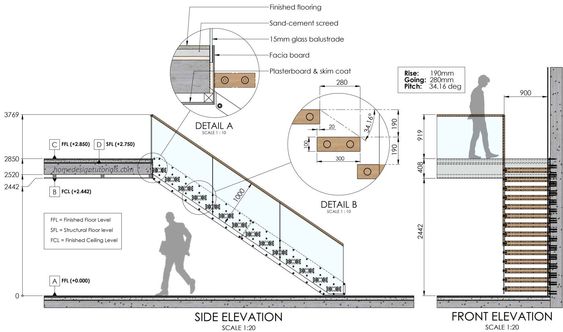

6. Detalhes gerais
Caso você veja a necessidade de adicionar mais detalhes do projeto, por exemplo o detalhamento das esquadrias, escadas ou elementos que serão adicionados nas paredes, como boiseries.
Detalhamento de interiores: detalhamentos
Veja o checklist do que não pode faltar na sua planta de detalhes:
Cotas gerais;
Ampliação dos desenhos;
Indicações escritas.
7. Tabelas
As tabelas podem ser incluídas em cada desenho, como por exemplo a tabela de revestimentos de pisos ou a tabela de iluminação.
Contudo você também pode incluir no seu projeto uma tabela de orçamento geral, com os custos totais de cada etapa do projeto.
Mas lembre-se de verificar se todo o material necessário está incluso e detalhado.

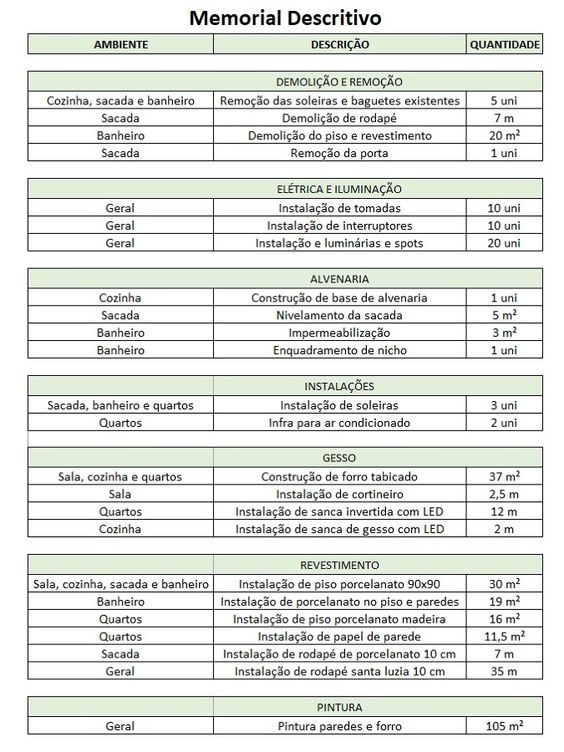

Detalhamento de interiores: memorial descritivo
Veja o checklist do que não pode faltar nas suas tabelas:
Indicações específicas de materiais e mobiliários;
Quantidades de cada material ou mobiliário;
Legenda de simbologias;
Valores médios.
Qual a maneira correta de entregar um detalhamento de interiores

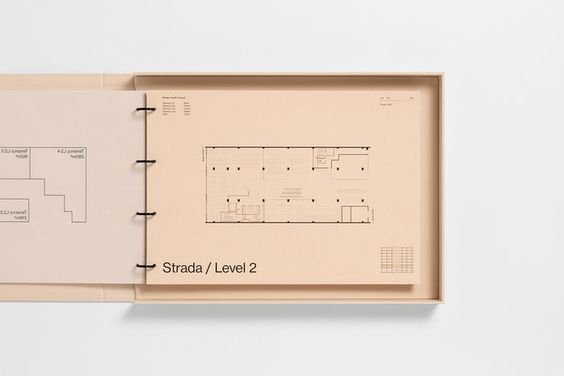

Logo após a elaboração de todos os desenhos necessários para a correta execução do projeto de interiores, você deve montar um caderno de detalhamento, com todos os desenhos organizados e diagramados.
Detalhamento de interiores: entrega de projeto

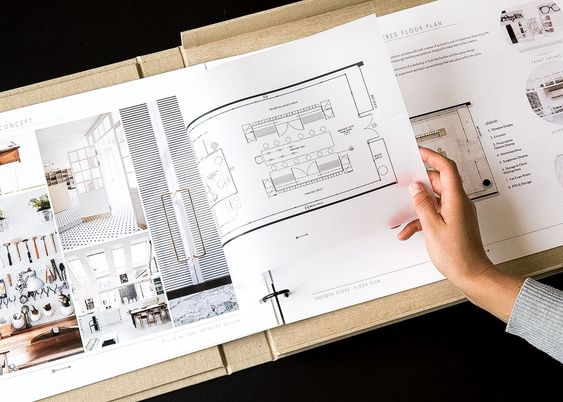

Você pode montar um caderno de interiores para os clientes, com o projeto representado de maneira conceitual, com imagens e moodboards.
E pode montar um caderno de interiores voltado para a obra, com informações mais técnicas e objetivas da execução da obra.
Detalhamento de interiores: entrega de projeto
Existem diversos softwares que facilitam a execução do detalhamento de interiores, como a metodologia BIM, que agrupa diversas funções dentro de cada desenho.
No Revit você tem a possibilidade de gerar cortes, vistas e perspectivas a partir da sua planta baixa, facilitando e acelerando o processo de elaboração de desenho técnico.
Lembre-se de incluir memoriais descritivos e tabelas, além do conjunto de desenhos técnicos, pois dessa forma você guia a escolha dos materiais e auxilia no cálculo de orçamento da obra.
Detalhamento de interiores: acompanhamento de obra
Alguns arquitetos também podem oferecer o serviço de consultoria ou acompanhamento de obra, onde você observa de perto o desenvolvimento de todas as etapas e acompanha a compra dos principais mobiliários.
Conclusão
Como resultado após todas essas etapas, você está pronto para criar o seu próprio detalhamento de interiores, com todas as especificações necessárias para a execução do seu projeto.
